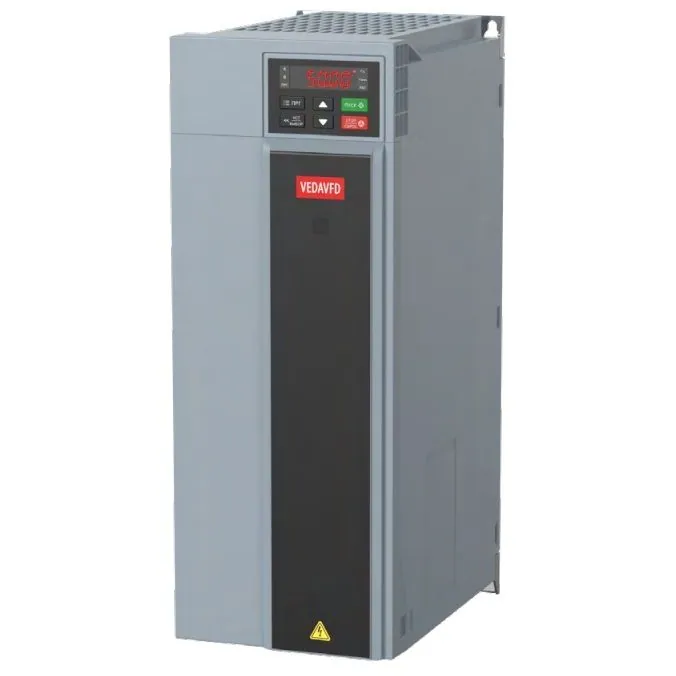

VEDA Drive VF-101 90 кВт ABC00038

Старшая модель шестого типоразмера серии VF-101: преобразователь частоты для поршневых и винтовых компрессоров холодильного оборудования, транспортёров, конвейеров и других механизмов с тяжёлым пуском. Он управляет асинхронными двигателями и синхронными двигателями с постоянными магнитами.

Насосы и вентиляторы систем отопления, вентиляции и кондиционирования, насосные станции водоснабжения со скважинными насосами и станции повышения давления — тоже области применения серии, для насосов и вентиляторов в ней предусмотрены специальные функции. Модель выпускается с нормальной перегрузкой 120 %, выходное напряжение — 0–100 % входного с погрешностью ±2,5 %. Фильтр ЭМС базового класса встроен.

Автоматическая адаптация к двигателю, с вращением вала и без него, определяет параметры мотора. Для базовых операций достаточно встроенной цифровой панели с потенциометром и русским меню; внешние пульты — цифровой однострочный PBC00010, цифровой двухстрочный PBC00001, графический PBC00011 или PBC00011RU — заказываются отдельно. Полная инструкция на русском языке со схемами подключения, описанием параметров и методов программирования поставляется в комплекте.

Расширение функций

С АСУ преобразователь связан встроенным портом RS-485 по протоколу Modbus RTU: удалённо доступны мониторинг параметров, сбор информации о работе и управление режимами. Помимо Modbus RTU, для серии доступны Profibus, Profinet, EtherNet, EtherCAT и CANopen. В модульную конструкцию устанавливаются платы:

• PBC00002 — Profibus;
• PBC00003 — Profinet;
• PBC00009 — EtherCAT;
• PBC00008 — CANopen;
• PBC00004 — дополнительные входы и выходы;
• PBC00005 — энкодер 5 В;
• PBC00006 — энкодер 12 В;
• PBC00007 — резольвер.

Размещение в шкафу

Корпуса серии монтируются вплотную друг к другу без потери функциональности, а моторный кабель длиной до 150 м не снижает номинальных выходных параметров. Работа допускается при температуре окружающей среды до +50 °C. Система охлаждения изолирует поток воздуха от электронных компонентов, пыль на платах не копится, а покрытие класса 3C3 защищает их от влаги, агрессивных сред и токопроводящей пыли. Съёмные вентиляторы заменяются без демонтажа привода. Изделие соответствует техническим регламентам Таможенного союза, серия VF-101 сертифицирована РМРС для морских судов.
