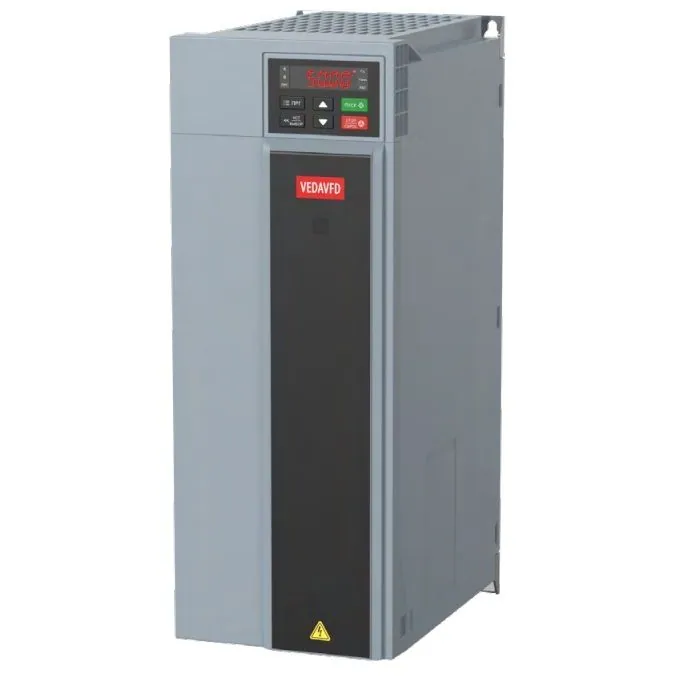

VEDA Drive VF-101 22 кВт ABC00032

Преобразователь частоты серии VF-101 для объектов, где двигатели насосов, вентиляторов и компрессоров удалены от шкафа управления: моторный кабель длиной до 150 м не снижает номинальных выходных параметров. Модель — средняя по мощности в четвёртом типоразмере серии, управляет асинхронными двигателями и синхронными двигателями с постоянными магнитами.

С АСУ здания привод связан встроенным портом RS-485 с протоколом Modbus RTU: удалённо доступны мониторинг параметров, сбор информации о работе и управление режимами. Серия поддерживает также Profibus, Profinet, EtherNet, EtherCAT и CANopen.

Платы расширения

Модульная конструкция принимает дополнительные платы:

• PBC00002 — Profibus;
• PBC00003 — Profinet;
• PBC00009 — EtherCAT;
• PBC00008 — CANopen;
• PBC00004 — дополнительные входы и выходы;
• PBC00005 — энкодер 5 В;
• PBC00006 — энкодер 12 В;
• PBC00007 — резольвер.

Настраивается преобразователь со встроенной цифровой панели с потенциометром и меню на русском языке, для базовых операций выносной пульт не нужен. Внешние пульты заказываются отдельно: PBC00010 — цифровой однострочный, PBC00001 — цифровой двухстрочный, PBC00011 и PBC00011RU — графические. При вводе в эксплуатацию параметры мотора определяет автоматическая адаптация к двигателю, с вращением вала и без него. В комплект входит полная инструкция на русском языке с описанием параметров, методов программирования и схемами подключения.

Области применения серии — насосные станции водоснабжения, в том числе со скважинными насосами, станции повышения давления, отопление, вентиляция и кондиционирование, холодильное оборудование с поршневыми и винтовыми компрессорами, транспортёры, конвейеры и другие механизмы с тяжёлым пуском. Для насосов и вентиляторов предусмотрены специальные функции.

Исполнение — с нормальной перегрузкой 120 %. Фильтр ЭМС базового класса встроен, внешний фильтр не нужен; дросселя в звене постоянного тока нет. Выходное напряжение — от 0 до 100 % входного, погрешность ±2,5 %.

Условия работы

Температура окружающей среды — до +50 °C. Охлаждающий воздух проходит изолированно от электронных компонентов, пыль на платах не оседает, а защитное покрытие плат класса 3C3 противостоит влаге, агрессивным средам и токопроводящей пыли. Вентиляторы легкосъёмные: после выработки ресурса их меняют без демонтажа преобразователя. В шкаф модульные корпуса ставятся вплотную друг к другу без потери функциональности. Преобразователь соответствует техническим регламентам Таможенного союза, серия VF-101 сертифицирована РМРС для морских судов.
