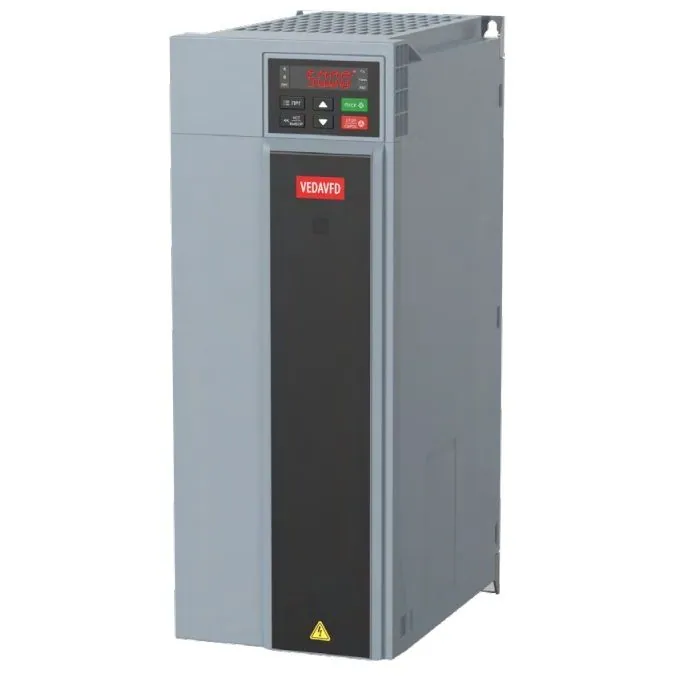

VEDA Drive VF-101 75 кВт ABC00037

Для насосов и вентиляторов систем отопления, вентиляции и кондиционирования в этом преобразователе частоты предусмотрены специальные функции. Модель — средняя по мощности в шестом типоразмере серии VF-101, управляет асинхронными двигателями и синхронными двигателями с постоянными магнитами.

Кроме ОВК, серия работает на насосных станциях водоснабжения, в том числе со скважинными насосами, и на станциях повышения давления, в холодильном оборудовании с поршневыми и винтовыми компрессорами, на транспортёрах, конвейерах и других механизмах с тяжёлым пуском. Исполнение — с нормальной перегрузкой 120 %. Выходное напряжение регулируется от 0 до 100 % входного, погрешность ±2,5 %. Фильтр ЭМС базового класса встроен, внешний не требуется.

Параметры подключённого мотора привод определяет сам: автоматическая адаптация к двигателю работает с вращением вала и без него. Настройка и базовые операции выполняются со встроенной цифровой панели с потенциометром и меню на русском языке, выносной пульт для этого не нужен. По желанию к приводу подключается внешний пульт:

• PBC00010 — цифровой однострочный;
• PBC00001 — цифровой двухстрочный;
• PBC00011 или PBC00011RU — графический.

В комплекте — полная инструкция на русском языке: параметры, методы программирования, схемы подключения.

Связь с диспетчерской

Порт RS-485 с протоколом Modbus RTU встроен: через него АСУ ведёт мониторинг параметров, собирает информацию о работе привода и дистанционно управляет режимами. Серия совместима также с Profibus, Profinet, EtherNet, EtherCAT и CANopen. Для сетей, датчиков и дополнительных сигналов выпускаются платы расширения: Profibus PBC00002, Profinet PBC00003, EtherCAT PBC00009, CANopen PBC00008, энкодер 5 В PBC00005 и 12 В PBC00006, резольвер PBC00007, дополнительные входы и выходы PBC00004.

Эксплуатация

Температура окружающей среды — до +50 °C. Поток охлаждающего воздуха отделён от электроники, поэтому платы не пылятся; их защитное покрытие класса 3C3 противостоит влаге, агрессивным средам и токопроводящей пыли. После выработки ресурса легкосъёмные вентиляторы меняют, не снимая преобразователь. В шкафу модульные корпуса монтируются вплотную друг к другу без потери функциональности, а моторный кабель длиной до 150 м не снижает номинальных выходных параметров. Изделие соответствует техническим регламентам Таможенного союза, серия VF-101 сертифицирована РМРС для морских судов.
