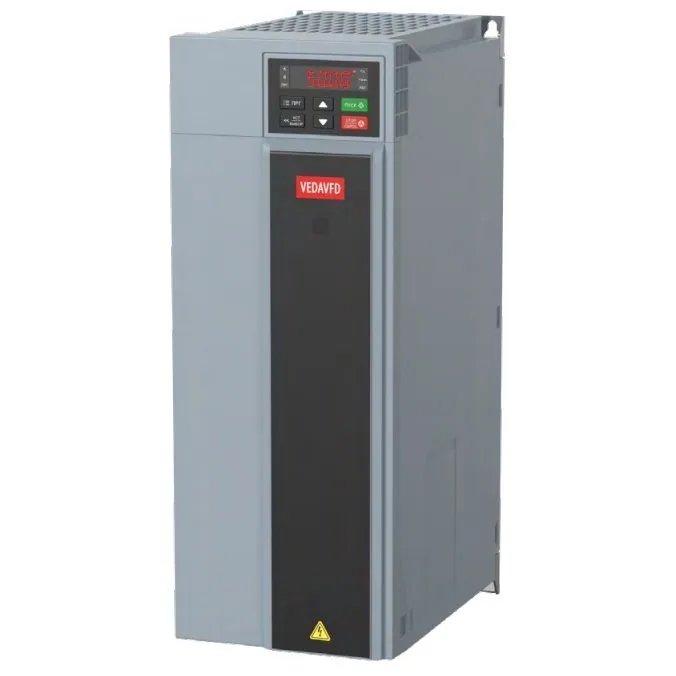

VEDA Drive VF-101 5,5 кВт ABC00027

Во втором по величине корпусе серии VF-101 это младшая модель: преобразователь частоты для насосов, вентиляторов, компрессоров и механизмов с тяжёлым пуском. Он управляет асинхронными двигателями и синхронными двигателями с постоянными магнитами, для насосов и вентиляторов в нём предусмотрены специальные функции.

Серия применяется на насосных станциях водоснабжения, включая скважинные, и станциях повышения давления, в системах отопления, вентиляции и кондиционирования, в холодильном оборудовании с поршневыми и винтовыми компрессорами, на транспортёрах и конвейерах.

Модель относится к исполнению с нормальной перегрузкой 120 %. На случай высокоинерционной нагрузки в корпус встроен тормозной прерыватель: к нему подключается внешний тормозной резистор, и замедление идёт контролируемо. Встроен и фильтр ЭМС базового класса, отдельный фильтр не нужен. Дросселя в звене постоянного тока у модели нет. Напряжение на выходе регулируется в пределах 0–100 % входного с погрешностью ±2,5 %.

Диспетчеризация

Через встроенный порт RS-485 по Modbus RTU привод передаёт в систему диспетчеризации параметры работы и принимает команды на переключение режимов. Для Profibus, Profinet, EtherCAT и CANopen выпускаются платы расширения PBC00002, PBC00003, PBC00009 и PBC00008, серия поддерживает также EtherNet. Кроме сетевых, выпускаются и другие платы расширения:

• PBC00004 — дополнительные входы и выходы;
• PBC00005 — энкодер 5 В;
• PBC00006 — энкодер 12 В;
• PBC00007 — резольвер.

Ввод в эксплуатацию

Параметры двигателя преобразователь определяет автоматической адаптацией, с вращением вала или без него. Настройка и базовые операции выполняются со встроенной цифровой панели с потенциометром и русским меню, без выносного пульта. Внешний пульт выбирается из трёх типов: цифровой однострочный PBC00010, цифровой двухстрочный PBC00001 и графический PBC00011 (PBC00011RU). Полная инструкция на русском языке с описанием параметров и схемами подключения входит в комплект.

Работа допускается при температуре окружающей среды до +50 °C. Охлаждающий воздух изолирован от электроники, и пыль на платах не оседает; платы дополнительно покрыты составом класса 3C3 от влаги, агрессивных сред и токопроводящей пыли. Съёмные вентиляторы меняются без демонтажа корпуса. Приводы монтируются в шкаф вплотную друг к другу без потери функциональности, моторный кабель — до 150 м без снижения номинальных выходных параметров. На серию VF-101 выдан сертификат РМРС для морских судов, изделие соответствует регламентам Таможенного союза.
