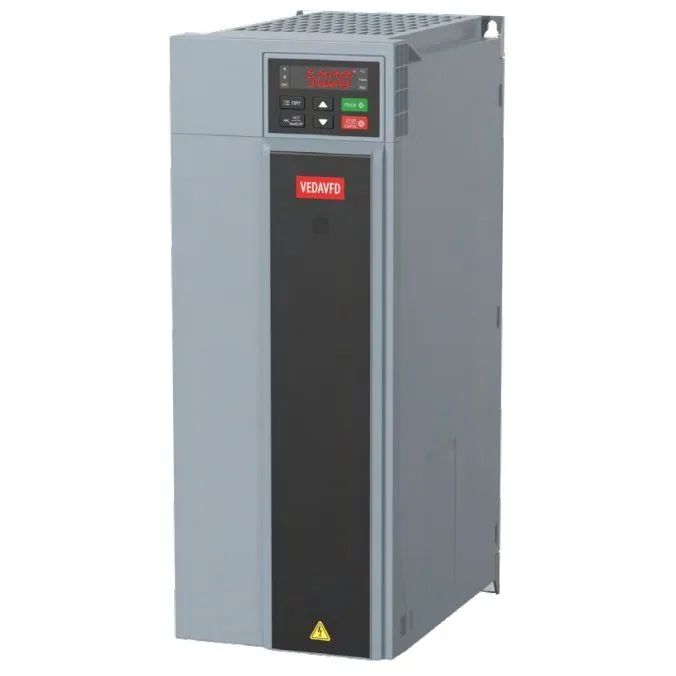

VEDA Drive VF-101 11кВт ABC00029

Для насосных станций, систем отопления, вентиляции и кондиционирования и холодильных машин предназначен этот преобразователь частоты: он настраивается со встроенной панели на русском языке и сам определяет параметры двигателя. Модель открывает третий типоразмер серии VF-101 и управляет асинхронными двигателями и синхронными двигателями с постоянными магнитами.

Настройка

На встроенной цифровой панели есть потенциометр и меню на русском языке, базовые операции выполняются без выносного пульта. Автоматическая адаптация к двигателю, с вращением вала или без него, определяет параметры мотора. Полное руководство по эксплуатации на русском языке входит в комплект. Внешние пульты заказываются отдельно:

• PBC00010 — цифровой однострочный;
• PBC00001 — цифровой двухстрочный;
• PBC00011 и PBC00011RU — графические.

Кроме ОВК и холодильного оборудования с поршневыми и винтовыми компрессорами, серия применяется на насосных станциях водоснабжения со скважинными насосами, станциях повышения давления, транспортёрах, конвейерах и других механизмах с тяжёлым пуском. Для насосов и вентиляторов предусмотрены специальные функции.

Модель выпускается с нормальной перегрузкой 120 %. Встроенный тормозной прерыватель вместе с внешним тормозным резистором обеспечивает контролируемое замедление механизмов с большим моментом инерции. Фильтр ЭМС базового класса встроен, дросселя в звене постоянного тока нет. Выходное напряжение регулируется в диапазоне 0–100 % входного с погрешностью ±2,5 %.

Связь с АСУ

Встроенный порт RS-485 работает по Modbus RTU: из АСУ удалённо контролируются параметры привода, собирается информация о его работе и переключаются режимы. Серия совместима также с Profibus, Profinet, EtherNet, EtherCAT и CANopen. В модульную конструкцию устанавливаются платы расширения: Profibus PBC00002, Profinet PBC00003, EtherCAT PBC00009, CANopen PBC00008, дополнительных входов и выходов PBC00004, энкодера 5 В PBC00005 и 12 В PBC00006, резольвера PBC00007.

Преобразователь работает при температуре окружающей среды до +50 °C. Охлаждающий поток изолирован от электронных компонентов, пыль на платах не скапливается, а покрытие плат класса 3C3 защищает их от влаги, агрессивных сред и токопроводящей пыли. Съёмные вентиляторы меняются без демонтажа привода. В шкафу приводы монтируются вплотную друг к другу без потери функциональности, моторный кабель — до 150 м без снижения номинальных выходных параметров. Изделие соответствует регламентам Таможенного союза, на серию VF-101 выдан сертификат РМРС для морских судов.
