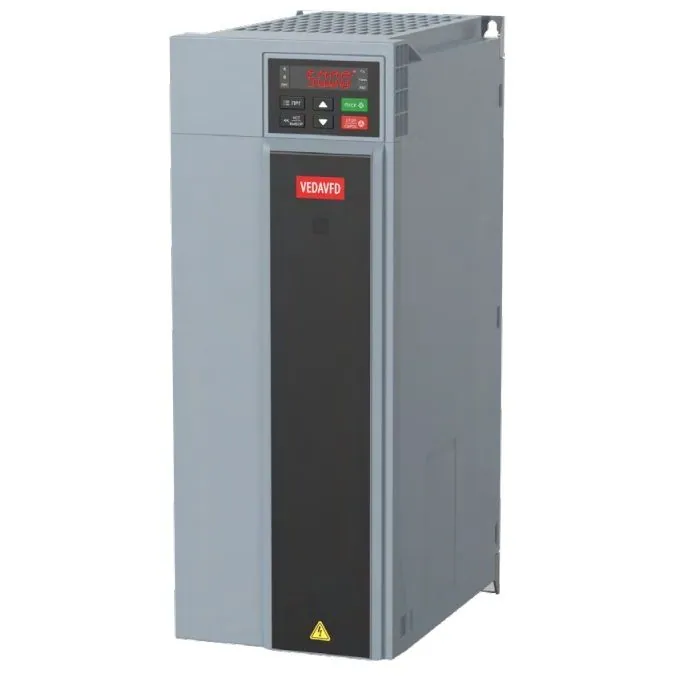

VEDA Drive VF-101 2,2 кВт ABC00025

Старшая модель компактного типоразмера серии VF-101 — преобразователь частоты для шкафов управления систем ОВК, насосных станций и холодильной техники. Модульные корпуса серии монтируются вплотную друг к другу без потери функциональности. Преобразователь регулирует скорость асинхронных двигателей и синхронных двигателей с постоянными магнитами.

Воздушный поток системы охлаждения изолирован от электронных компонентов: пыль на платах не накапливается, а защитное покрытие плат класса 3C3 противостоит влаге, агрессивным средам и токопроводящей пыли. Предельная температура окружающей среды — +50 °C. Вентиляторы легкосъёмные, после выработки ресурса их меняют, не снимая преобразователь. При моторном кабеле длиной до 150 м номинальные выходные параметры сохраняются.

Серия работает на насосных станциях водоснабжения со скважинными насосами и станциях повышения давления, в вентиляции, кондиционировании и отоплении, в холодильных машинах с поршневыми и винтовыми компрессорами, на транспортёрах, конвейерах и других механизмах с тяжёлым пуском. Для насосов и вентиляторов предусмотрены специальные функции.

Модель выпускается в исполнении с нормальной перегрузкой 120 %. Встроенный тормозной прерыватель вместе с внешним тормозным резистором даёт контролируемое замедление механизмов с большим моментом инерции. Внешний фильтр не требуется: фильтр ЭМС базового класса встроен. Дросселя в звене постоянного тока нет. Диапазон выходного напряжения — 0–100 % входного, погрешность ±2,5 %.

Пусконаладка

Встроенная цифровая панель с потенциометром и русским меню позволяет выполнять базовые операции без выносного пульта. Внешние пульты подключаются по необходимости: PBC00010 — цифровой однострочный, PBC00001 — цифровой двухстрочный, PBC00011 или PBC00011RU — графический. Автоматическая адаптация к двигателю, с вращением вала и без него, определяет параметры мотора. В комплекте — полное руководство по эксплуатации на русском языке с описанием параметров и схемами подключения.

Протоколы

Встроенный RS-485 с Modbus RTU связывает преобразователь с АСУ, откуда удалённо ведутся мониторинг параметров, сбор информации и переключение режимов работы. Серия поддерживает также Profibus, Profinet, EtherNet, EtherCAT и CANopen, для четырёх из них выпускаются платы расширения:

• PBC00002 — Profibus;
• PBC00003 — Profinet;
• PBC00009 — EtherCAT;
• PBC00008 — CANopen.

Для энкодера 5 В или 12 В предназначены платы PBC00005 и PBC00006, для резольвера — PBC00007, для дополнительных сигналов — плата входов и выходов PBC00004. Соответствие техническим регламентам Таможенного союза подтверждено, серия VF-101 сертифицирована РМРС для морских судов.
