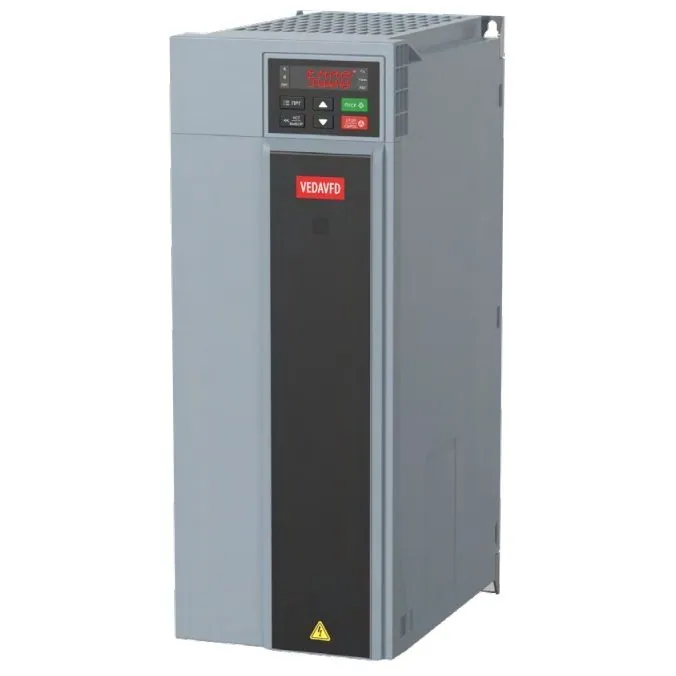

VEDA Drive VF-101 30 кВт ABC00033

Преобразователь частоты для насосных станций водоснабжения, в том числе со скважинными насосами, станций повышения давления и систем отопления, вентиляции и кондиционирования. Для насосов и вентиляторов в нём предусмотрены специальные функции. Модель — старшая в четвёртом типоразмере серии VF-101, управляет асинхронными двигателями и синхронными двигателями с постоянными магнитами.

Серия работает также в холодильном оборудовании с поршневыми и винтовыми компрессорами, на транспортёрах, конвейерах и других механизмах с тяжёлым пуском. Модель выпускается с нормальной перегрузкой 120 %. Выходное напряжение регулируется от 0 до 100 % входного с погрешностью ±2,5 %. Фильтр ЭМС базового класса встроен, дросселя в звене постоянного тока нет.

Панель оператора

Встроенная цифровая панель с потенциометром и русскоязычным меню позволяет выполнять базовые операции без выносного пульта. Внешний пульт выбирается из трёх типов:

• PBC00010 — цифровой однострочный;
• PBC00001 — цифровой двухстрочный;
• PBC00011 или PBC00011RU — графический.

Параметры двигателя привод определяет сам: автоматическая адаптация работает с вращением вала и без него. Полная инструкция на русском языке с описанием параметров, методов программирования и схемами подключения поставляется в комплекте.

Для диспетчеризации встроен порт RS-485 с Modbus RTU: из АСУ удалённо ведутся мониторинг параметров, сбор информации и управление режимами работы. Кроме Modbus RTU, серия поддерживает Profibus, Profinet, EtherNet, EtherCAT и CANopen. В модульную конструкцию устанавливаются платы расширения: Profibus PBC00002, Profinet PBC00003, EtherCAT PBC00009, CANopen PBC00008, дополнительных входов и выходов PBC00004, энкодера 5 В PBC00005 и 12 В PBC00006, резольвера PBC00007.

Шкаф управления

Модульные корпуса серии монтируются в шкаф вплотную друг к другу без потери функциональности. Предельная температура окружающей среды — +50 °C. Поток охлаждающего воздуха изолирован от электроники, поэтому пыль на платах не скапливается; покрытие плат класса 3C3 защищает их от влаги, агрессивных сред и токопроводящей пыли. Съёмные вентиляторы меняются без демонтажа привода. Моторный кабель допускается длиной до 150 м без снижения номинальных выходных параметров. Изделие соответствует регламентам Таможенного союза, на серию VF-101 выдан сертификат РМРС для морских судов.
