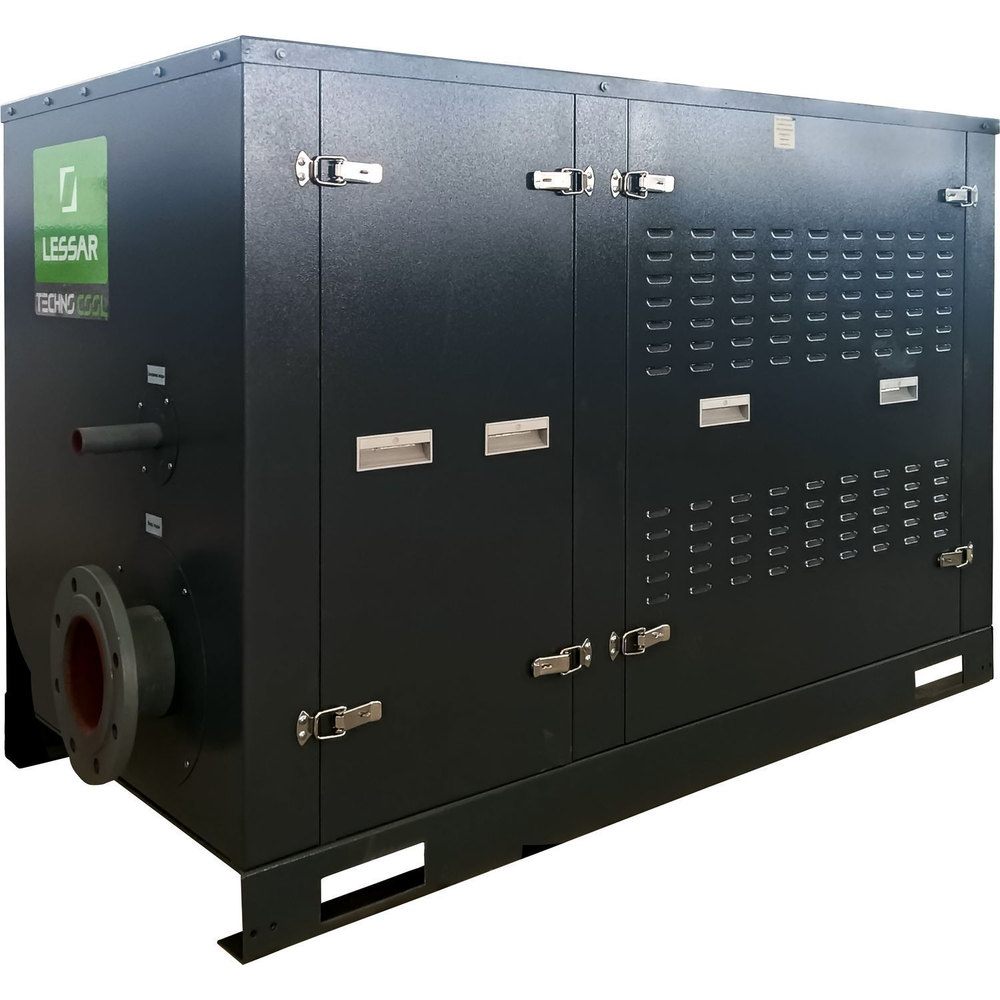

Lessar LZ-CG30D-O

Насосный модуль с резервированием для водяного или гликолевого контура холодильной машины LESSAR LUC-… Два центробежных насоса Wilo IPL 32/135-1,5/2 работают как рабочий и резервный: при отказе одного циркуляцию продолжает второй, а ротация выравнивает их часы наработки. Это младшая модель среди модулей с резервным насосом.

На общей стальной раме 1600 × 800 × 1100 мм с окраской всех металлических поверхностей собраны:

• два центробежных насоса Wilo;
• дисковые поворотные затворы или шаровые вентили на всасывании и нагнетании насосов;
• манометры на всасывании и нагнетании;
• обратные клапаны на нагнетании каждого насоса;
• шаровой вентиль для слива хладоносителя и шаровой вентиль для выпуска воздуха;
• вентиль для заправки хладоносителя;
• расширительный бак и предохранительный клапан;
• электрический щит.

Электрический щит

Переключатель на щите задаёт, какой из насосов запускается. Пуск насоса и включение электронагревателя защиты от замерзания выполняются вручную или удалённо: у каждого свой переключатель режима и свои потенциальные (220 В) и беспотенциальные контакты для внешней команды. Кнопки на щите пускают и останавливают насос. Сигнальные лампы показывают наличие питания, работу насосов, аварию насосов и работу нагревателя. Для экстренной остановки на дверце стоит кнопка «Аварийный стоп», а для удалённой кнопки аварийного останова выведены отдельные контакты. Питание заводится через главный выключатель, насосы и нагреватель коммутируются контакторами и защищены автоматическими выключателями.

Условия эксплуатации

Модуль устанавливается в помещении или на улице. Температура окружающего воздуха при работе — не ниже +5 °C, при хранении и простое — до −35 °C. Перекачиваемая среда — вода либо водный раствор этиленгликоля или пропиленгликоля концентрацией до 50 % включительно, не холоднее +5 °C, при рабочем давлении до 6 бар.

Когда воздух снаружи холоднее +5 °C, электронагреватель в щите должен быть включён: он защищает контур от замерзания во время простоя.

Расход и напор модели приведены для максимальной холодопроизводительности холодильной машины, с которой применяется модуль, при воде +12 °C на входе и +7 °C на выходе. Для точного подбора насосов под параметры системы служит программа Wilo-Select Online.
