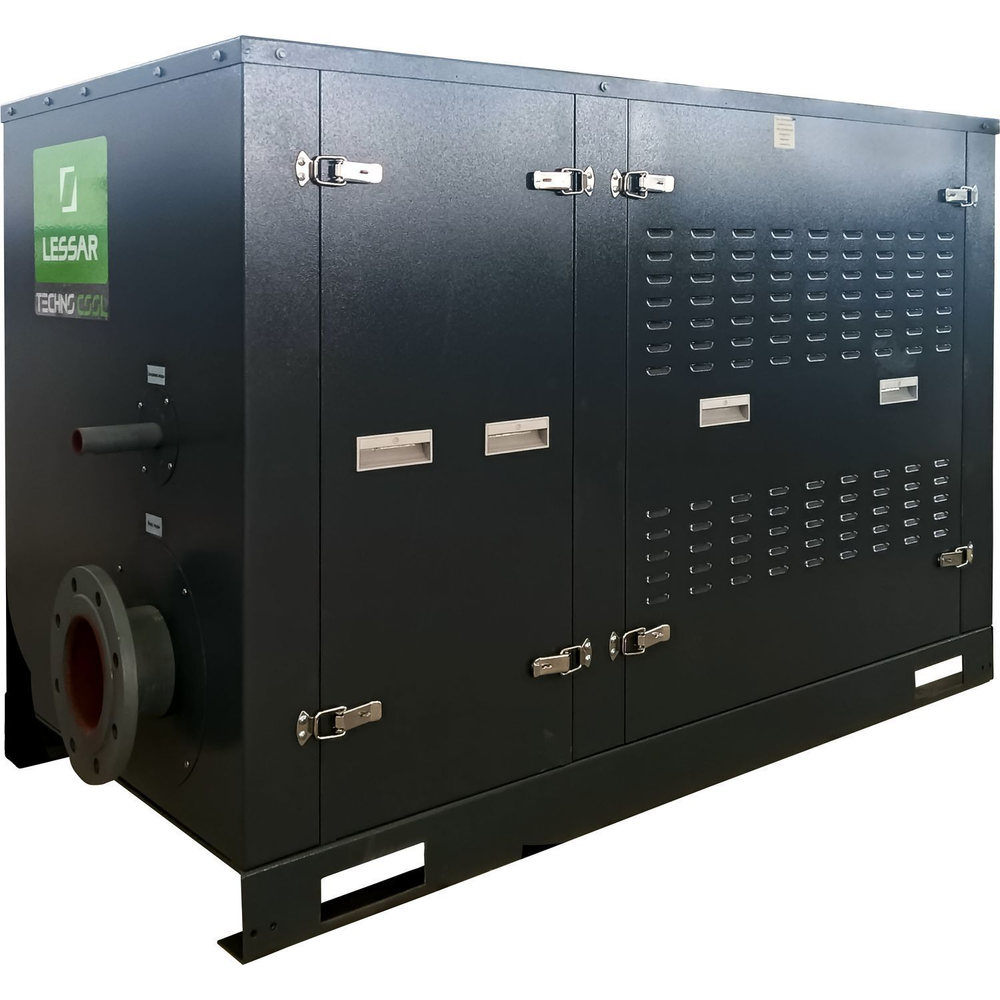

Lessar LZ-CG300-480D-O

Насосный модуль с резервированием для контура холодильных машин LESSAR LUC-…, первый по ряду среди LZ-CG…D-O с антивибрационными компенсаторами на всасывании и нагнетании насосов.

В нём два центробежных насоса Wilo IPL 80/155-7,5/2: рабочий и резервный. Ротация выравнивает их наработку, отказ одного насоса не останавливает систему холодоснабжения. Переключатель на щите определяет, какой насос запускается.

Оснащение

На стальной раме 2400 × 1300 × 1600 мм с окрашенными металлическими поверхностями собраны:

• насосы Wilo, 2 шт.;
• антивибрационные компенсаторы на всасывании и нагнетании;
• дисковые поворотные затворы на всасывании и нагнетании;
• манометры на всасывании и нагнетании;
• обратные клапаны на нагнетании;
• расширительный бак;
• предохранительный клапан;
• шаровые вентили для слива хладоносителя и выпуска воздуха;
• вентиль для заправки хладоносителя;
• электрический щит.

Пуск насоса и включение электронагревателя защиты от замерзания выполняются со щита или по удалённой команде. Режим для каждого выбирается своим переключателем, команда приходит на потенциальные (220 В) или беспотенциальные контакты. Кнопки на щите пускают и останавливают насос, лампы сообщают о наличии питания, работе и аварии насосов, работе нагревателя. Экстренно модуль останавливается кнопкой «Аварийный стоп» на дверце или внешней кнопкой, для которой выведены контакты. Главный выключатель, контакторы и автоматические выключатели насосов и нагревателя смонтированы в том же щите.

Эксплуатация

Модуль монтируется в помещении или на улице. Окружающий воздух при работе — не холоднее +5 °C, при хранении и простое — до −35 °C. Ниже +5 °C электронагреватель в щите обязательно включается: пока насосы стоят, он не даёт контуру замёрзнуть.

Допустимая среда — вода, водные растворы этиленгликоля или пропиленгликоля концентрацией до 50 % включительно с температурой от +5 °C. Рабочее давление — до 6 бар.

Расход и напор модели относятся к максимальной холодопроизводительности холодильной машины при воде +12 °C на входе и +7 °C на выходе. Точный подбор насосов под систему выполняется в программе Wilo-Select Online.
