Тенденция совершенствования систем центрального кондиционирования получила новое направление развития — модульные системы холодоснабжения. Их основное отличие от ранее используемых схем заключается в использовании одновременно нескольких водоохладителей. Чиллеры «завязаны» в единый гидравлический контур. Преимущества такой схемы в отличии от традиционной, где использовался только один хладагрегат, очевидны.
Модульный чиллер. Суть модульности
Мультизональные системы кондиционирования воздуха являются основной альтернативой чиллерных систем. Они имеют множество преимуществ, но обладают и недостатками. Наиболее значимые из них: ограниченная длина трубопроводов, незначительный перепад высот между блоками, ограниченное расстояние до самого удаленного блока и еще ряд других. Чиллерные системы этих недостатков лишены.
«Золотой» серединкой между этими двумя системами стали модульные чиллеры. Они свели на нет ограничения мультизональных систем и значительно упростили сложность и громоздкость чиллерных. При этом неограниченные возможности последних удалось сохранить.
Модульный чиллер — традиционная холодильная машина, использующая принцип работы на основе парокомпрессионного холодильного цикла. Конструктивно имеет ряд особенностей. Главной является возможность объединения нескольких блоков в одну общую систему.
Основу модульности составляет возможность получения необходимой холодопроизводительности за счет объединения модулей разной производительности в единый замкнутый контур. При этом главным (ведущим) может быть любой модуль, остальные второстепенные (ведомые). Такое решение вопроса дает возможность безостановочной работы всей системы в случае поломки одного из чиллеров. В противовес — моноблочная система останавливается на период ремонта вышедшего из строя блока.
Таким образом, модульная система чиллеров постоянно работоспособна. Даже в случае аварии на любом из модульных блоков она не прекращает выработки холода.
Применение модульных чиллеров
Системы модульных чиллеров становятся все более популярными. Наиболее широкое применение они получили там, где:
- имеется необходимость наращивания холодильной мощности;
- важна бесперебойность работы;
- есть ограничения по месту монтажа;
- повышенные требования к соблюдению архитектурных норм.
Оправдано использование модульных систем в многофункциональных зданиях под общей крышей.
Модульные чиллеры позволяют легко наращивать холодопроизводительность. Для этого достаточно установить (или подключить имеющийся) дополнительный модуль.
Система модульных чиллеров является идеальным решением там, где требуется максимальная надежность в работе 24/7. Под эти критерии идеально подходят промышленные производства, склады, ЦОДы, архивы, библиотеки. Риск остаться без холода исключается полностью.

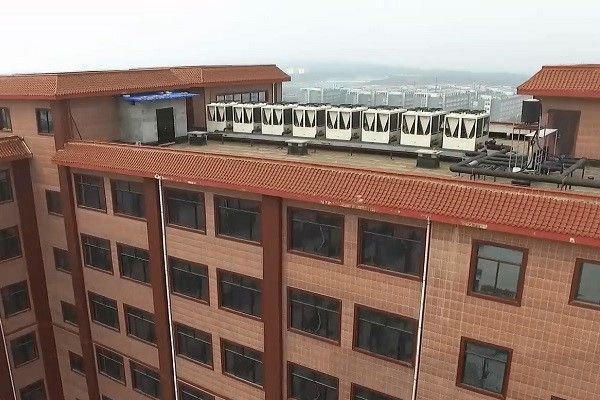

Модульные чиллеры на крыше здания
Учитывая возможность компактного размещения, модульные системы успешно применяются на различных исторических объектах, в местах, где запрещено изменение архитектурного ландшафта. Кроме этого модульные чиллеры устанавливаются в зданиях с ограниченной площадью для системы холодоснабжения.
В РФ модульные чиллеры установлены в Научной библиотеке им. Ломоносова, ТЦ в г. Барнаул, аэропорту г. Казань и множестве др. объектов.
Преимущества модульных чиллеров
Применение модульных систем имеет ряд значимых преимуществ. Основными из них являются:
- возможность наращивания производственных мощностей;
- отсутствие затрат на дорогие инверторные компрессоры;
- отсутствие точечной нагрузки на элементы здания (при монтаже на крыше);
- малые габариты и небольшой вес модульных блоков;
- простота монтажа и обслуживания;
- экологическая безопасность.
Достоинств у модульной системы на самом деле гораздо больше. Например, для монтажа чиллера мощностью 250 кВт нужна площадка более 27 м². Для модульного чиллера — чуть больше 10 м², т.е. почти в три раза меньше.
Есть выгоды с экономической точки зрения. Обычный чиллер оплачивать приходится сразу. Понятно, чем больше его мощность, тем выше цена. Систему модульных чиллеров комплектовать можно последовательно — вначале приобретается необходимое минимальное количество модулей. Затем, по мере необходимости, система может наращиваться дополнительными блоками.
Система модульных чиллеров не требует компактного размещения. Благодаря этому значительно снижается нагрузка на несущие элементы здания, что зачастую является важным фактором при выборе места размещения системы.
Основные производители. Диапазон мощности
Большинство компаний, специализирующихся на выпуске климатического оборудования успешно осваивают производство модульных чиллеров. Широкую известность приобрели:
- Dantex Industries Ltd. (Великобритания);
- Lessar (Чехия);
- Clima Tecnologie S.r.l. (Италия);
- TICA (Китай).
Каждая из этих компаний имеет несколько заводов в различных странах. Например, компания Dantex Group свое производство в России.

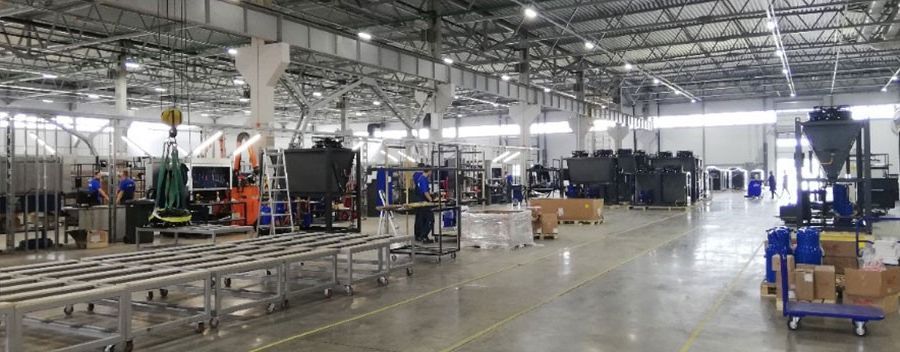

Завод РЕФКУЛ. РФ (Калуга)
Освоено производство 36 базовых моделей мощностью от 30 до 1200 кВт. Годовая производительность — 2000 единиц. Производимая продукция имеет исключительно высокое качество. ОТК испытывает каждый выпущенный заводом чиллер.
В зависимости от производителя мощность одного модульного чиллера лежит в пределах
