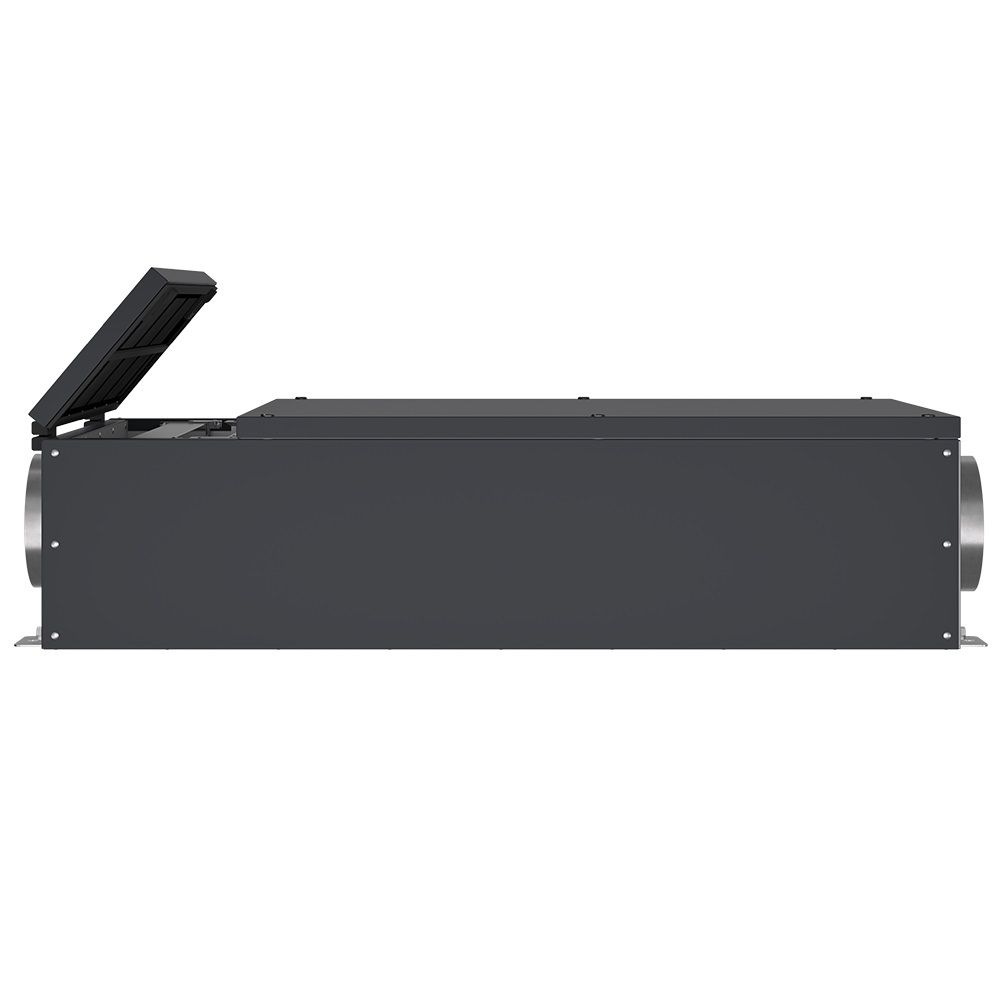

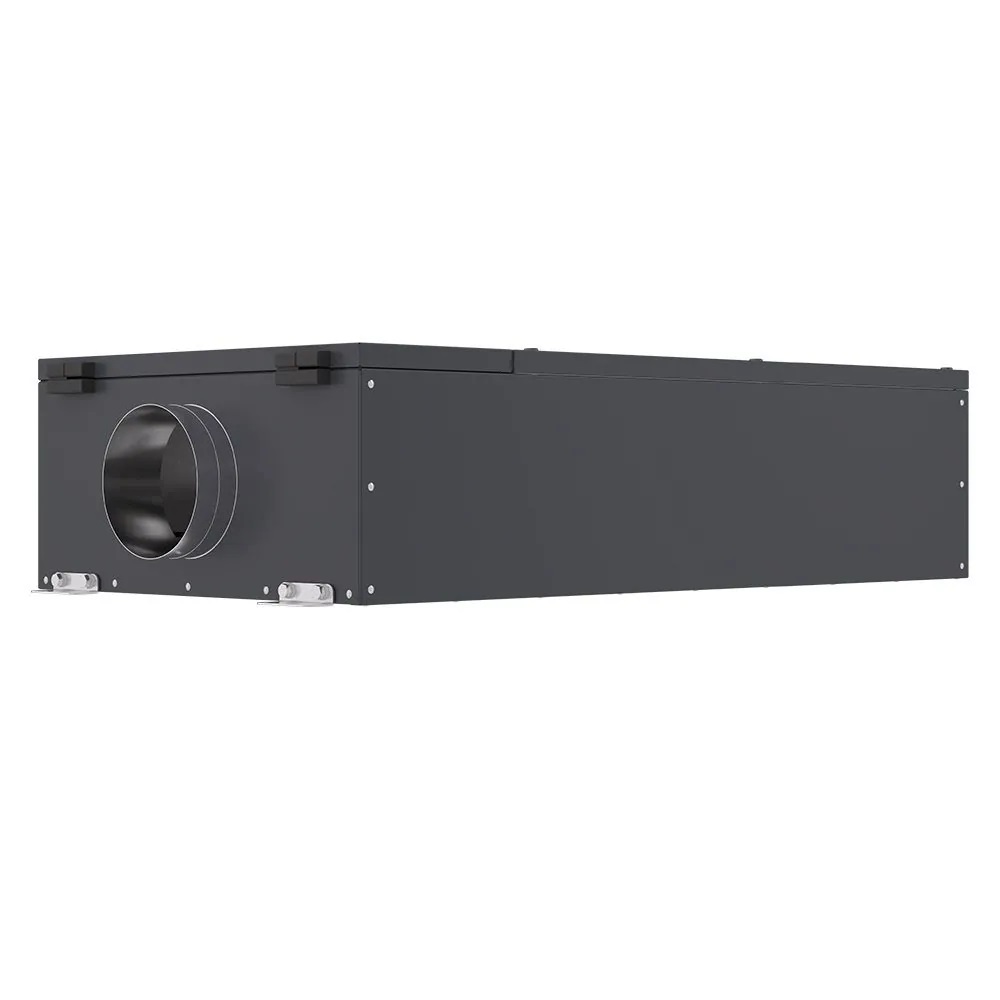

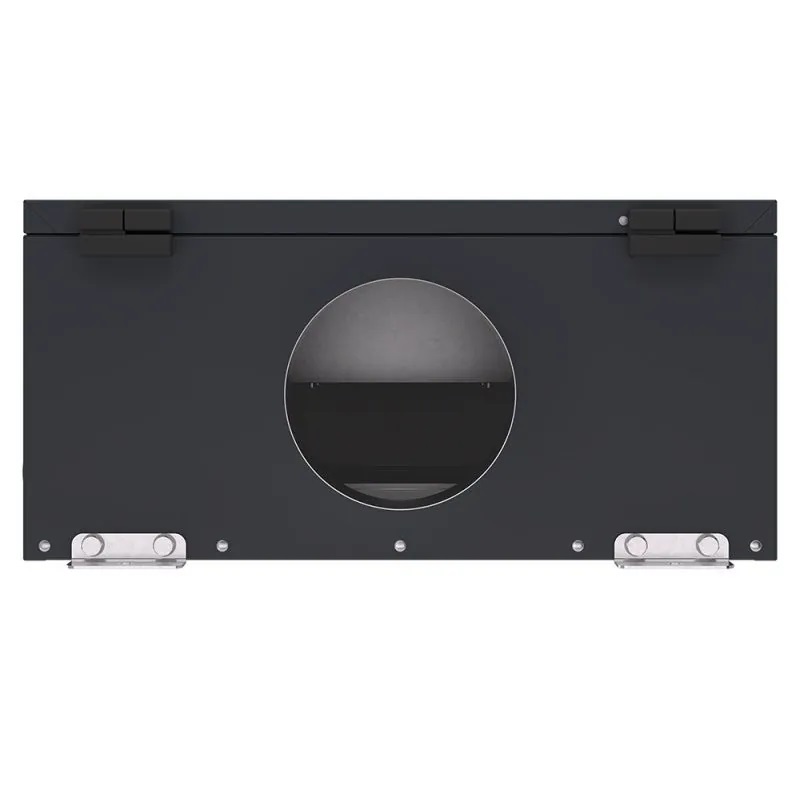

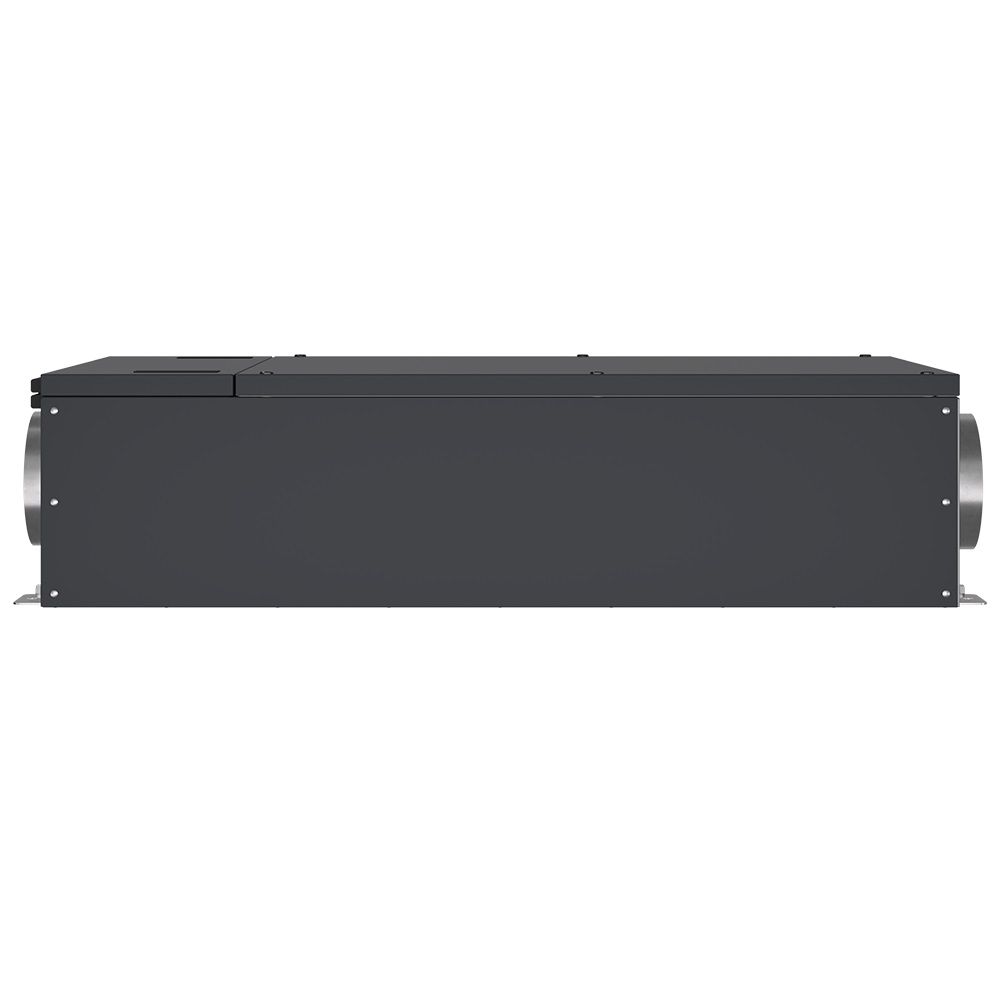

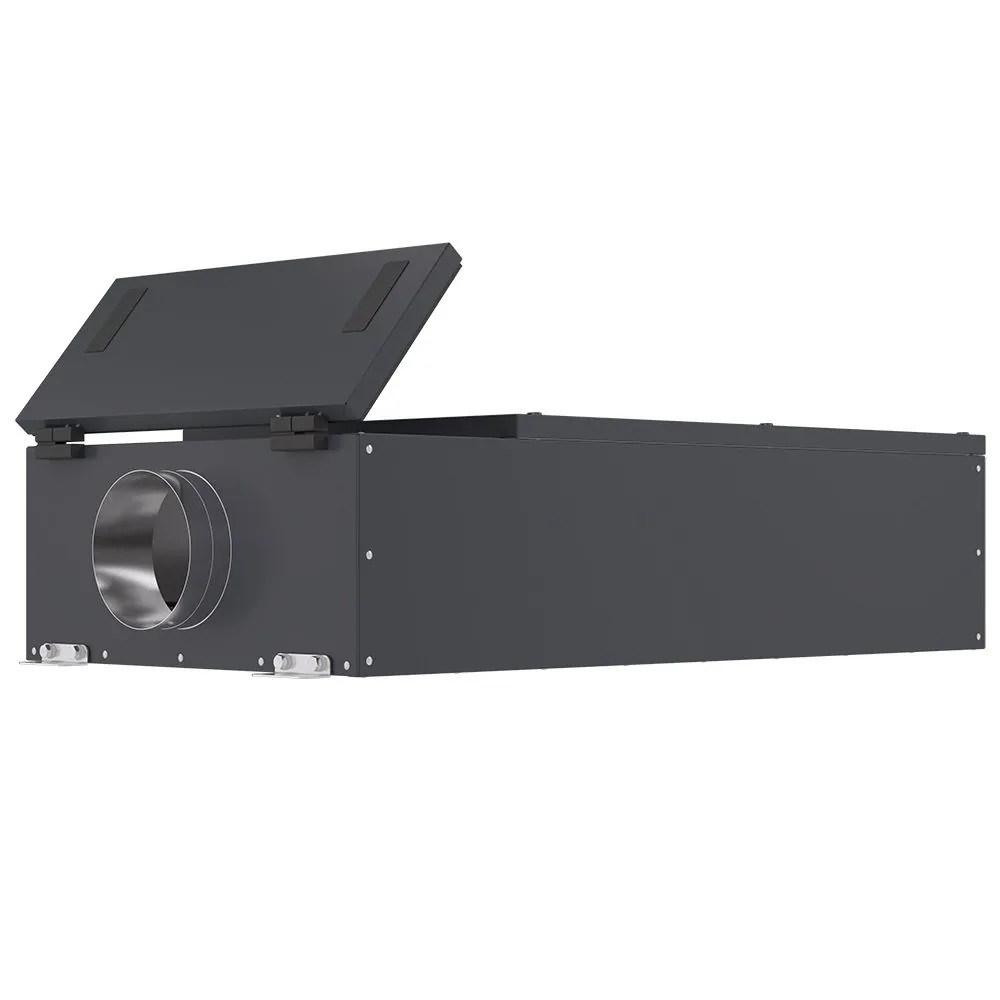

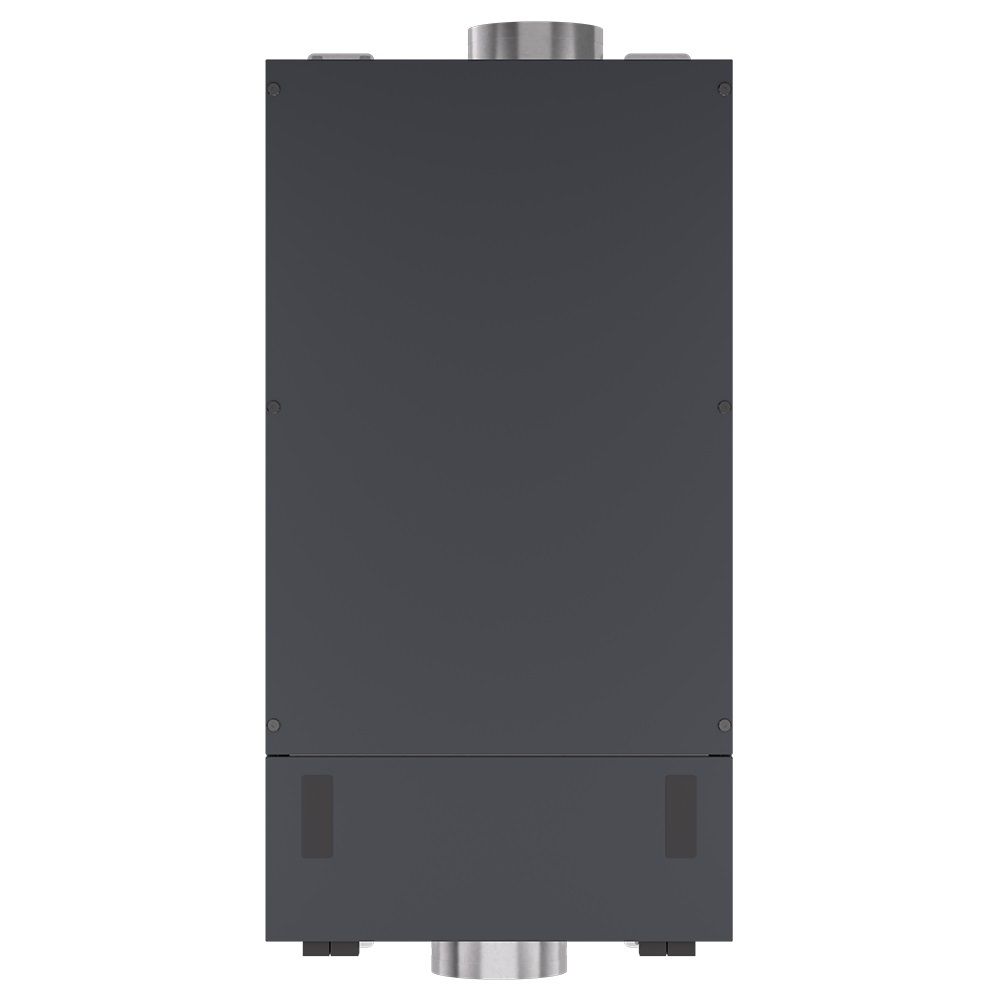

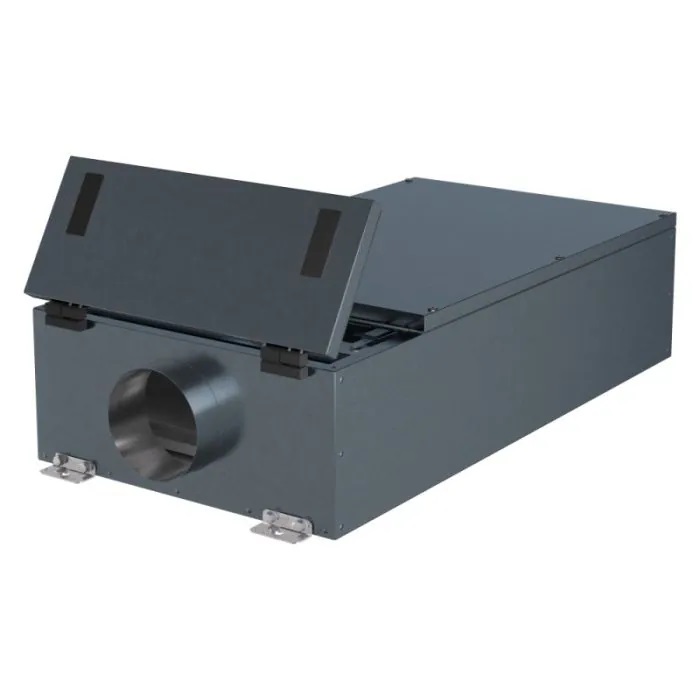

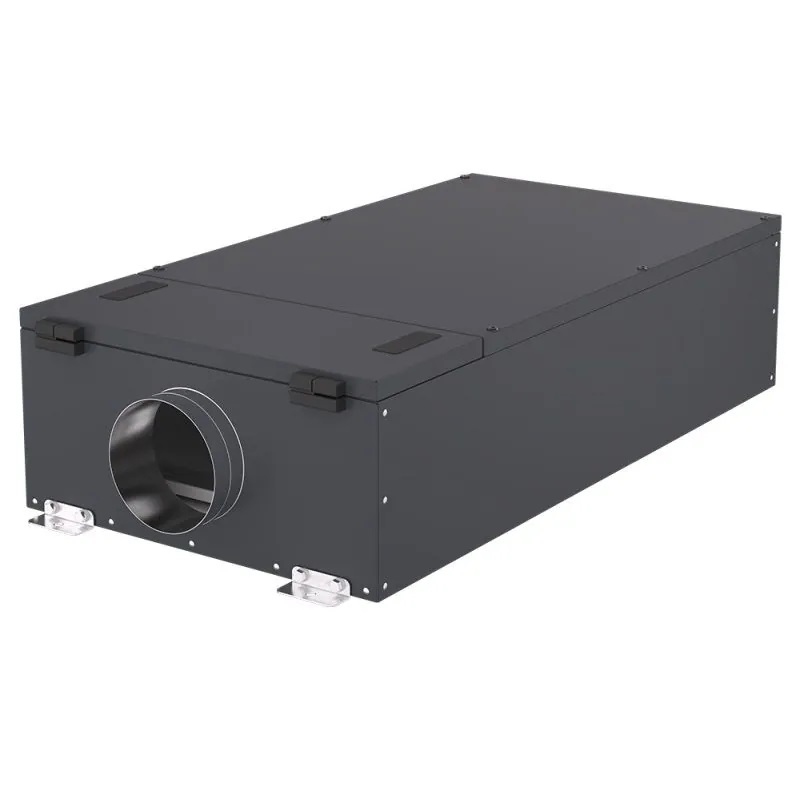

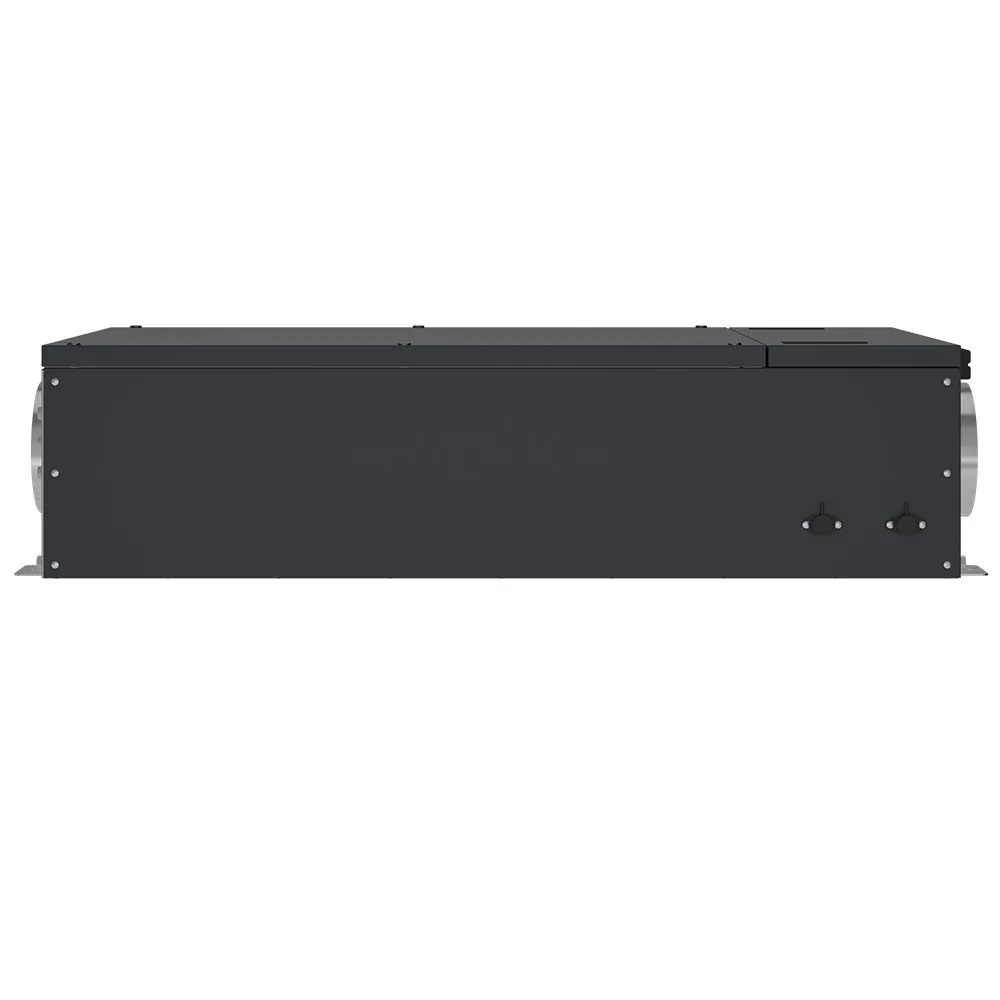

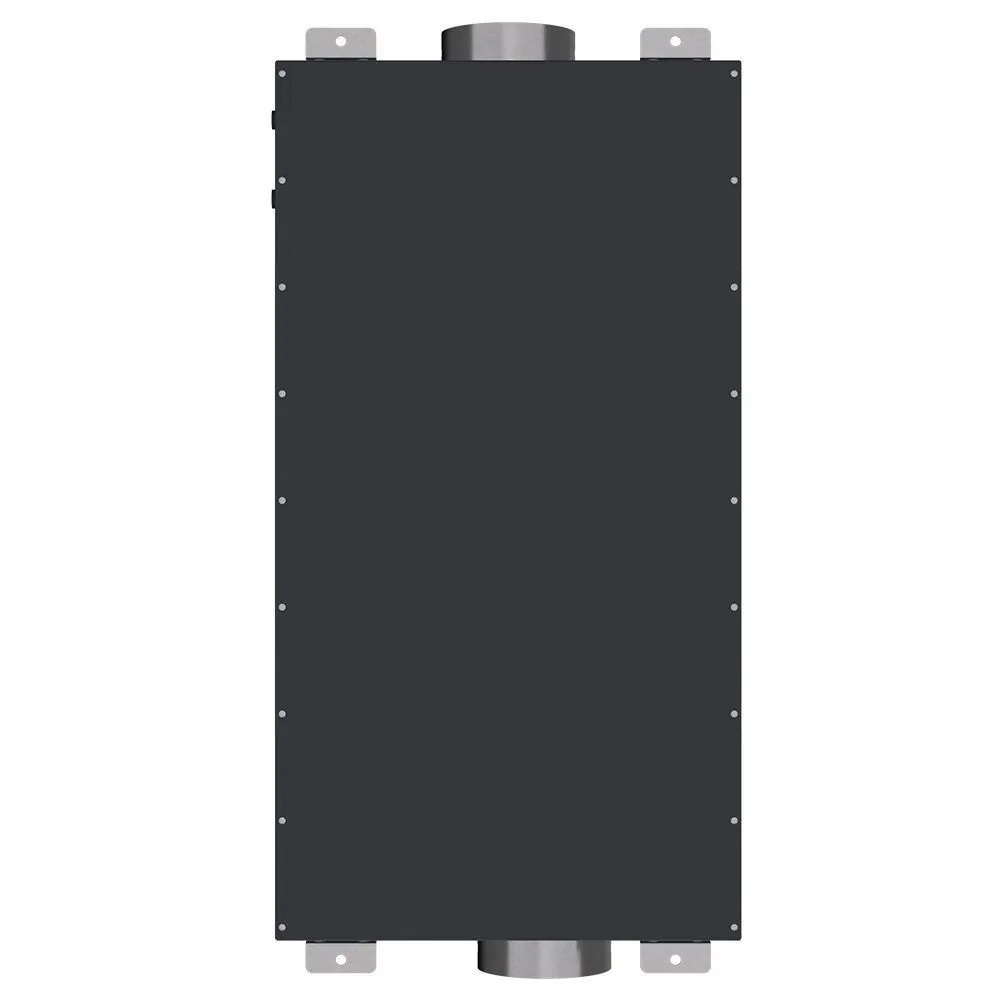

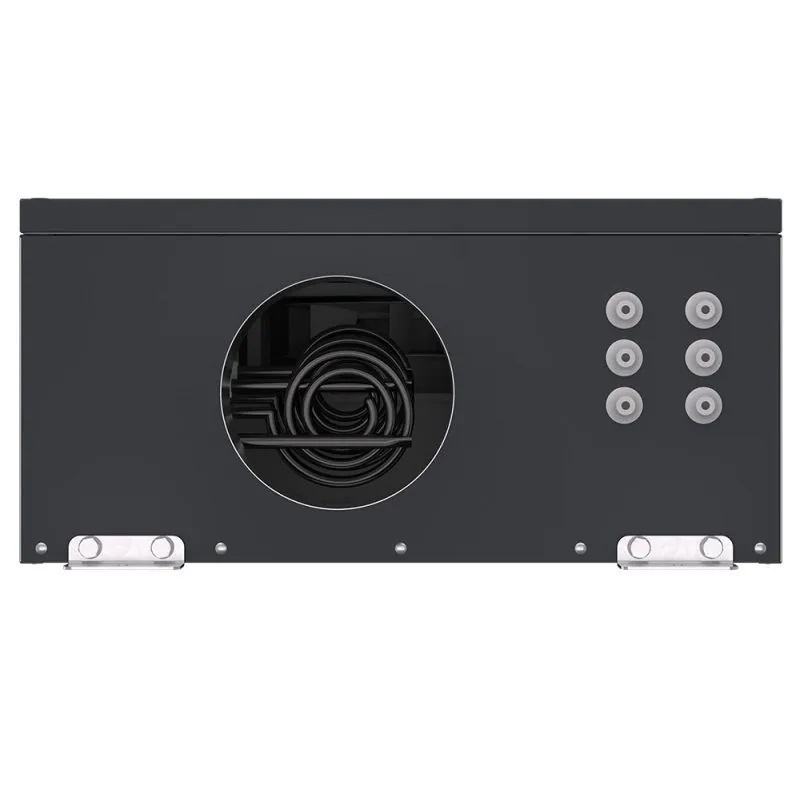

Zilon ZPW-M 1200/1 INT

Буквы в начале названия — тип установки. ZPE — приточная установка с электрическим нагревателем, ZPW — с водяным, ZPCE-N — компактная приточная установка с PTC-нагревателем; рекуператора у приточных установок нет. ZPVP — приточно-вытяжные установки с пластинчатым рекуператором, ZPVR-N — с роторным. ZEAV 135 — настенный бризер с притоком до 135 м³/ч, буква H — модель с электрическим нагревателем. В ZPE 4000-30,0 L3 первое число — типоразмер, после дефиса — мощность электронагревателя в кВт; L1 — вентилятор на 230 В, L3 — на 400 В (три фазы). В ZPW 3000/27 после косой черты — округлённая мощность водяного нагревателя в кВт. INT — установка со встроенной автоматикой; у ZPE INT и ZPE-M INT число после косой черты — питание нагревателя (/1 — 230 В, /2 — две фазы 400 В, /3 — три фазы 400 В), а у ZPW INT и ZPW-M INT /1 означает питание 230 В. ZPE-M INT — модернизированная линейка ZPE INT. У ZPVP после типоразмера идёт исполнение: P — подвесное под потолком, H — горизонтальное, V — с патрубками на верхней панели; у ZPVR-N P — подвесное, U — напольное с подключением воздуховодов сверху или сбоку, способ монтажа H и V указан в паспорте модели. Затем E — встроенный электрический нагреватель, W — водяной; L или R — левое или правое исполнение (сторона обслуживания). EC — вентиляторы с EC-двигателями. A и NC — варианты комплектации автоматики: у ZPVR-N их характеристики совпадают, а у ZPW-N INT EC в исполнениях A и NC разные вентиляторы и фильтры, поэтому данные лучше сверять по конкретной модели.

ZPE и ZPW рассчитаны на наружный воздух от −40 до +40 °C. У ZPE INT и ZPW INT наружный воздух допускается от −30 до +40 °C, а сами установки ставят в помещение с температурой от +5 до +40 °C. ZPE-M INT, ZPW-M INT, ZPW-N INT EC и ZPCE-N работают при наружной температуре от −35 до +40 °C, если мощности нагревателя хватает для подогрева притока; при нехватке мощности автоматика может снизить расход воздуха. Установки со встроенным водяным нагревателем ZPW-M INT и ZPW-N INT EC ставят в помещение с температурой от +15 до +40 °C, а пульт — в помещение с температурой от +7 °C. Их водяной нагреватель защищает автоматика: перед запуском вентилятора теплообменник прогревается выше +50 °C, в режиме ожидания поддерживается температура обратной воды, а при угрозе замерзания срабатывает термостат. Все эти установки предназначены для монтажа внутри помещения, при наружной установке их защищают от внешних воздействий; если ZPCE-N ставят в неотапливаемой зоне, схему её размещения лучше согласовать при заказе.

В ZPE встроен электронагреватель мощностью от 5 до 60 кВт с двухступенчатой защитой от перегрева, в ZPW — водяной нагреватель из медных трубок с алюминиевым оребрением, теплоноситель — вода или незамерзающая смесь. Автоматики в ZPE и ZPW нет: модуль управления Zilon с пультом, датчик температуры притока и датчик загрязнения фильтра, а для ZPW ещё смесительный узел, датчик и термостат защиты от замерзания заказываются отдельно. В ZPE Compact нагреватель не встроен: к ней подбирают встраиваемый электронагреватель ZEA — к ZPE 500 Compact мощностью от 1,2 до 5 кВт, к ZPE 800 Compact — от 2,4 до 12 кВт; его и модуль управления ZCS-Mini заказывают отдельно. ZPE INT, ZPE-M INT, ZPW INT и ZPW-M INT поставляются со встроенной автоматикой и пультом. У ZPE INT и ZPE-M INT встроен электронагреватель от 1,2 до 15 кВт, у ZPW INT и ZPW-M INT — водяной нагреватель. Датчик загрязнения фильтра к этим установкам заказывается отдельно, к водяным — также узел регулирования с насосом и приводом клапана. К ZPW INT докупают датчик температуры обратной воды и капиллярный термостат, у ZPW-M INT A они уже в комплекте, у ZPW-M INT без A их наличие лучше уточнить при заказе. В ZPW-N INT EC в комплект входит всё для водяного нагрева: встроенный водяной нагреватель, смесительный узел, датчики, термостат защиты от замерзания и воздушный клапан с электроприводом; кабель пульта у исполнений A и NC в комплект не входит. В ZPCE-N встроен PTC-нагреватель, его мощность выбирают в меню под питание: у ZPCE-N 500 — от 1,5 кВт при 230 В до 4,5 кВт при трёх фазах 400 В, у ZPCE-N 800 — от 3 до 9 кВт; воздушный клапан с электроприводом тоже встроен.

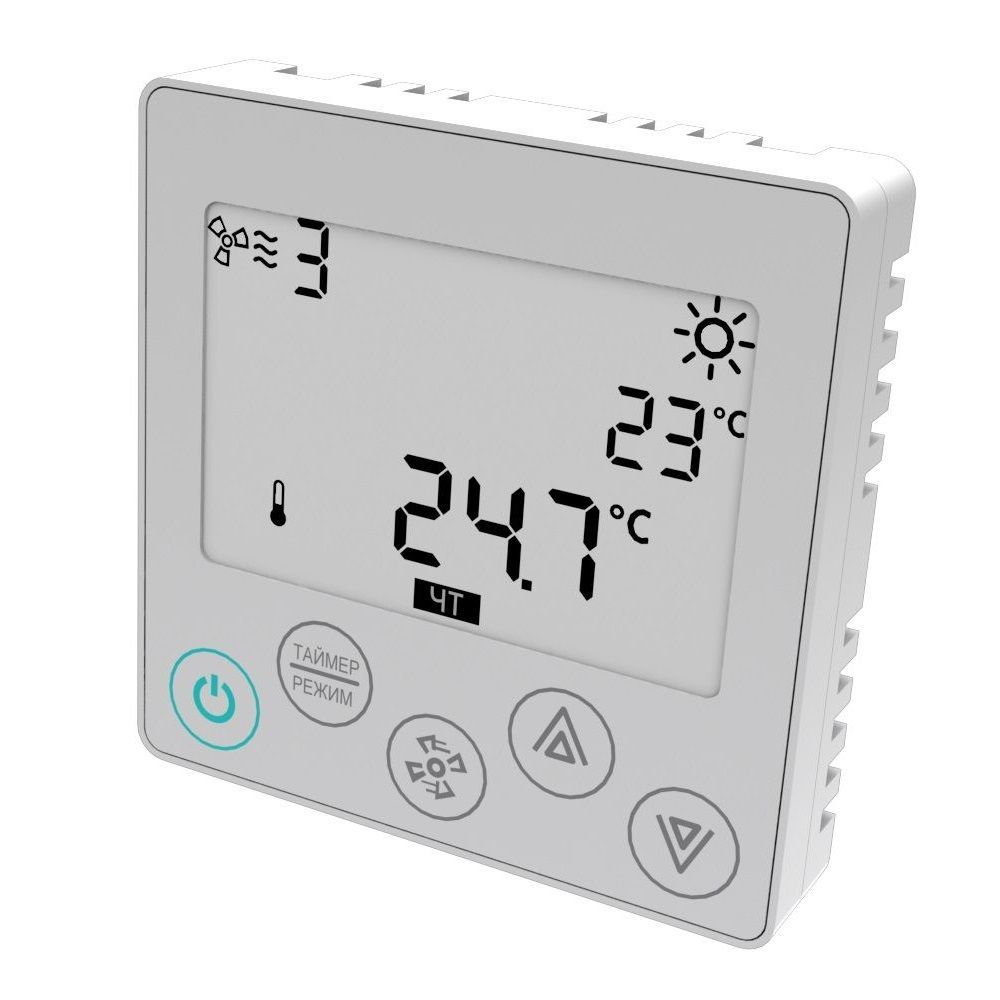

ZPE, ZPW и ZPE Compact поставляются без автоматики: модуль управления Zilon с пультом заказывается отдельно. ZPE INT, ZPW INT и ZPVP комплектуются встроенной автоматикой и цветным сенсорным пультом 3,5″: на нём задают температуру и скорость, есть недельный таймер до 4 команд в сутки, у пульта есть порт RS-485 с протоколом Modbus RTU. ZPE-M INT, ZPW-M INT, ZPW-N INT EC и EC A, ZPVP-M и ZPVR-N исполнений A и NC комплектуются пультом Z031: установкой управляют со смартфона по Wi-Fi через приложение ZControl и через веб-интерфейс, в расписании до 9 задач, есть Modbus RTU для диспетчеризации и умного дома. У ZPE-M INT A, ZPW-M INT A, ZPVP-M исполнений A и EC A и ZPVR-N исполнений A и NC заявлено и управление голосом через «Алису». Приложение заявлено для Android, наличие версии для iOS лучше уточнить. ZPW-N INT EC NC комплектуется сенсорной панелью LBTC040 с веб-интерфейсом по Wi-Fi и недельным расписанием; для ZPCE-N, ZPVR-N EC без A и NC и ZPVP-M без суффикса тип пульта в комплекте лучше уточнить при заказе. Пульт ZPW-N INT EC NC и ZPCE-N должен быть из комплекта той же установки (серийные номера совпадают). Кабель пульта у части исполнений в комплект не входит, его стоит заказать вместе с установкой.
