Komfovent ОТД-S-500-F-E/6-M5/M5-GTC

Подвесная приточная установка с электрическим нагревателем на трёхфазную сеть 400 В — старшее по мощности нагрева из двух электрических исполнений типоразмера 500. Низкий корпус высотой 300 мм монтируется горизонтально под потолком.

Воздух очищают два фильтра M5 (ePM10 50 %), подаёт EC-вентилятор, подогревает электрический нагреватель с защитой от перегрева; датчики температуры входят в комплект. Экономичность работы обеспечивают EC-двигатель и большое сечение фильтра. Секция фильтра закрыта отдельной дверцей на удобных замках, рядом предусмотрено посадочное место для предфильтра. Корпус — оцинкованная сталь RAL 9003, панели толщиной 45 мм; звуковое давление на расстоянии 3 м — 42 дБ(А).

Управление

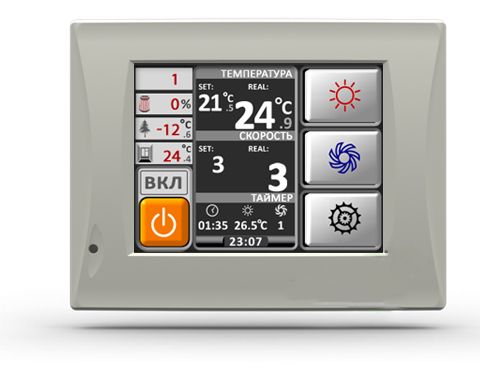

Встроенная автоматика GTC Syberia 5 поддерживает температуру притока в диапазоне +5…+30 °C. В комплекте пульт с цветным сенсорным дисплеем, установкой управляют и из мобильного приложения. Вытяжной модуль ОТД-E-500-F подключается к автоматике ОТД-S как ведомый и управляется с того же пульта и из того же приложения. По высоте и ширине модуль совпадает с приточной установкой, поэтому их монтируют в паре; расходные материалы и запчасти у них общие.

Для системы предлагаются воздушная заслонка AGUJ-M-200-SA5FU230-DS, круглые шумоглушители AGS-200-50-600 и AGS-200-50-900, сменные панельные фильтры M5-400x220x46 и F7-400x220x46 (ePM1 55 %), канальные охладители — фреоновый DCF-0,7-5 или водяной DCW-0,7-5 — и дополнительный канальный нагреватель.

Монтаж

Установку подвешивают на резьбовые шпильки (в комплект не входят) через антивибрационные вставки из комплекта. Со стороны обслуживания — правой в исполнении R1 или левой в L1 — нужна свободная зона 700 мм. Под обшивкой потолка оставляют люк на 50 мм больше установки с коробкой автоматики с каждой стороны. Питание подключается через УЗО с током срабатывания 30 мА. Установка размещается в крытом отапливаемом помещении (категория УХЛ4), если условиями поставки не предусмотрено иное.
