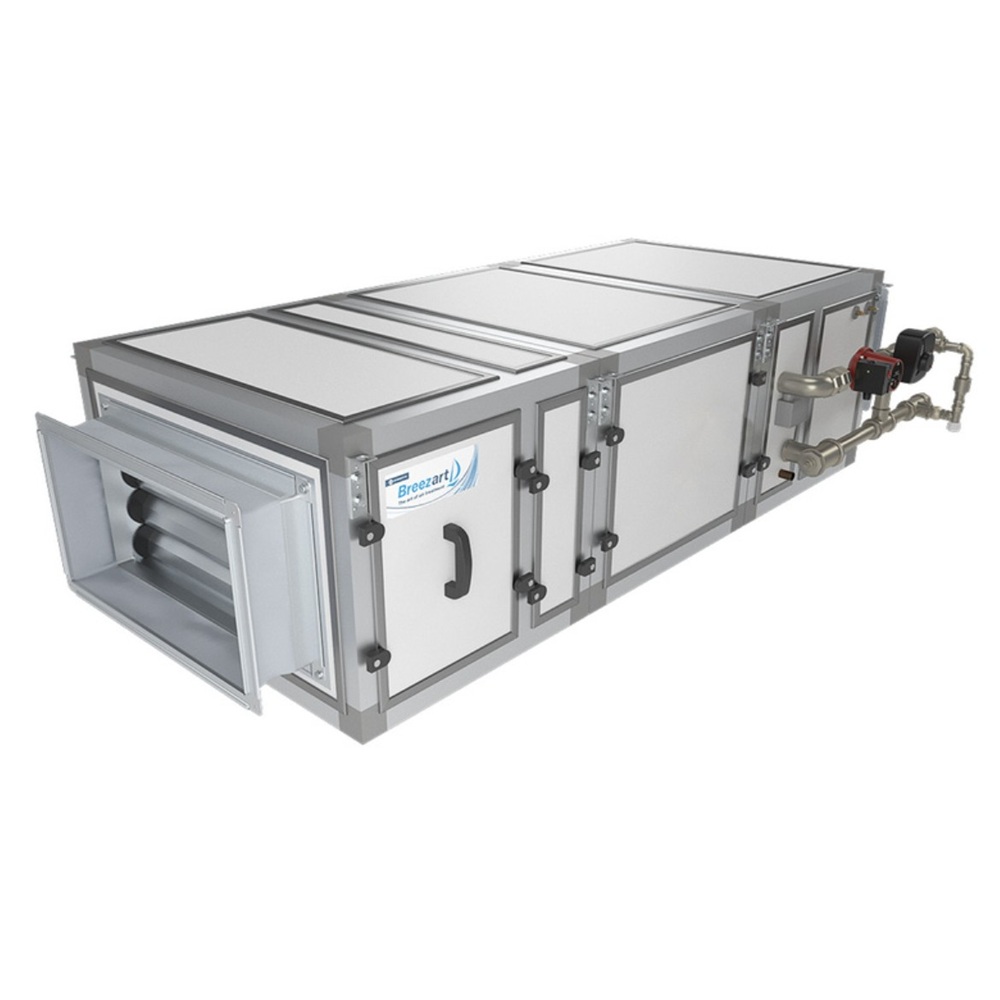

Breezart 3700 Hybrid ET30-380

Котёл с приоритетом ГВС периодически перекрывает подачу теплоносителя в калорифер, и на этот случай в приточной установке есть встроенный электронагреватель. Он включается мгновенно, установка не уходит в аварийное отключение, а когда подача возобновится, автоматически возвращается к более экономичному водяному нагреву. Электрическая ступень включается только по необходимости и строго на требуемую мощность, вместе с калорифером или отдельно. Из двух исполнений 3700 Hybrid здесь электронагреватель меньшей мощности.

Тот же резерв выручает ещё в трёх случаях. В межсезонье отопление отключено, а на улице холодно — приток греет электронагреватель. Котельной не хватает мощности на пиковую зимнюю нагрузку — в сильные морозы электрический преднагрев компенсирует дефицит мощности и сохраняет заданную температуру на выходе. Конденсационный котёл эффективнее всего работает с теплоносителем 40–55 °C, которого зимой мало для нагрева наружного воздуха; преднагрев выполняет электронагреватель, и котёл остаётся в экономичном режиме.

Цифровая автоматика

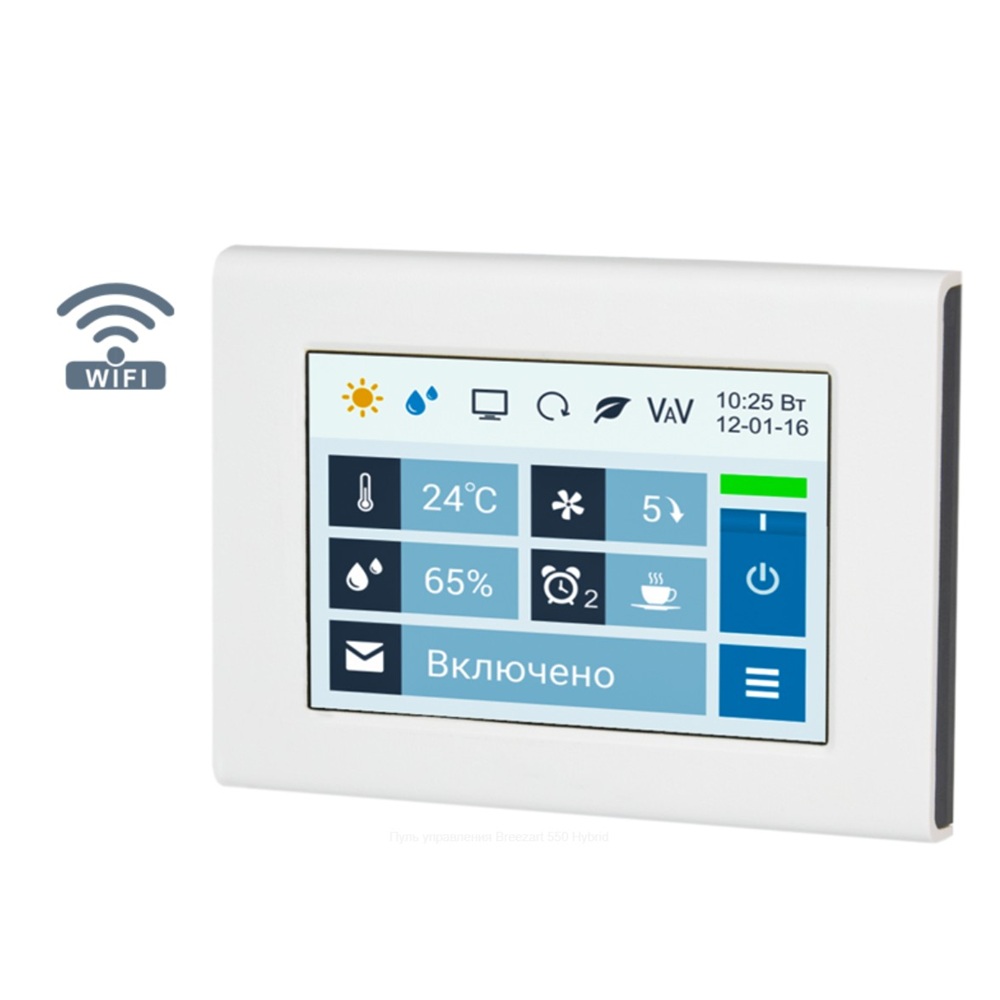

Система JetLogic на микропроцессоре ARM Cortex-M3 встроена в корпус вместе со всеми датчиками. В комплекте накладной пульт JLV135 с цветным ёмкостным сенсорным экраном 3,5 дюйма (480 × 320 точек) и встроенным Wi-Fi. Автоматика:

• управляет клапаном смесительного узла, нагревая воздух до заданной температуры, и защищает калорифер от замораживания;
• догревает приток электронагревателем при недостаточной мощности водяного;

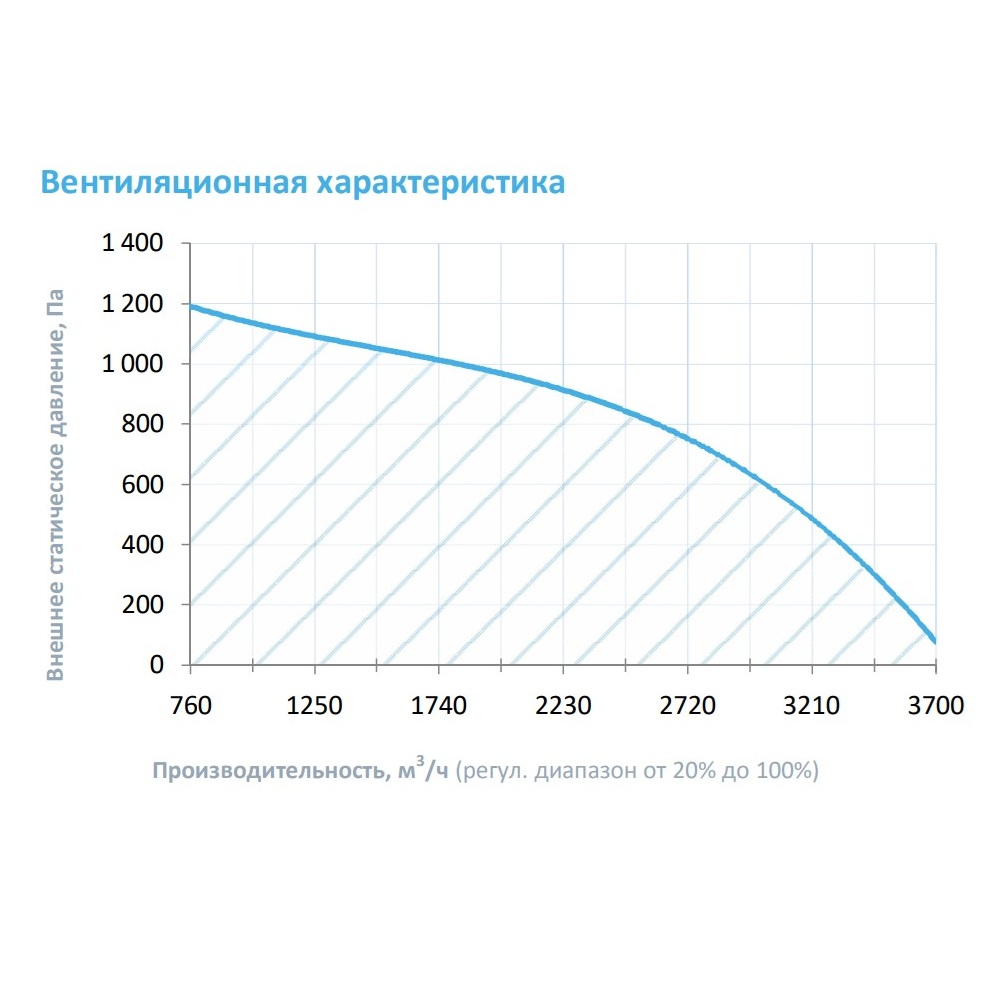

• переключает скорость вентилятора в 10 ступенях;
• с опциональным датчиком CO2 или VOC держит заданный уровень параметра, меняя скорость по линейному закону, уставка — на главном экране;
• следит за загрязнённостью фильтра по цифровому датчику давления;
• выполняет восемь недельных сценариев по часам реального времени;
• управляет вытяжным вентилятором и увлажнителем Breezart или Carel по Modbus или 0–10 В, с пульта видна текущая влажность и задаются уставка и диапазон;
• с модулем JL208DP работает в VAV-системе;
• связывается с «умным домом» по ModBus RTU или ModBus TCP.

Удалённое управление через веб-интерфейс входит штатно (опция WEB) и работает в Google Chrome или Safari на компьютере, смартфоне или планшете. Через него:

• меняются температура, скорость и влажность при наличии увлажнителя;
• задаётся расход воздуха в VAV-зонах;
• настраиваются и запускаются сценарии;
• просматриваются показания датчиков и графики температуры, влажности, мощности электронагревателя и других параметров;
• ведётся учёт электроэнергии, потреблённой электронагревателем;
• выводятся ошибки по отдельным узлам с расшифровкой кодов, а при нормальной работе — последняя возникшая;
• при неисправности приходит уведомление на e-mail.

Узлы установки

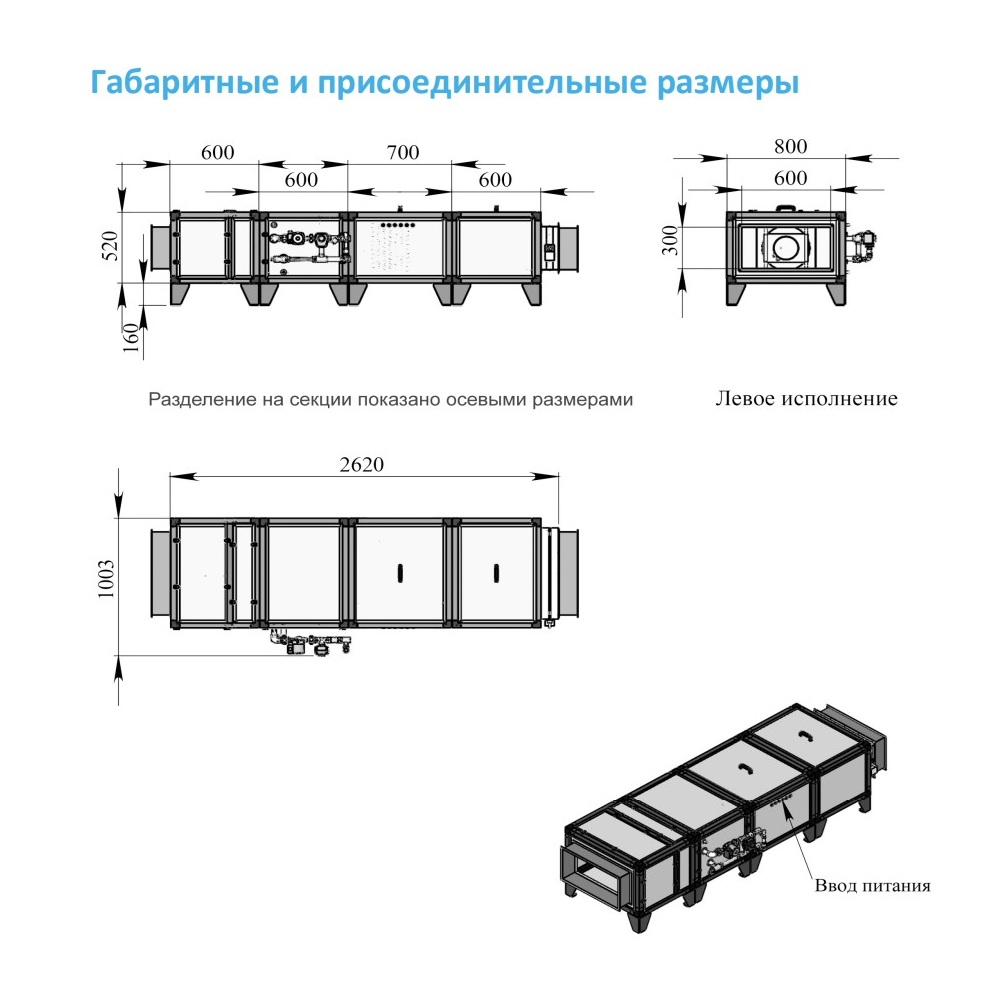

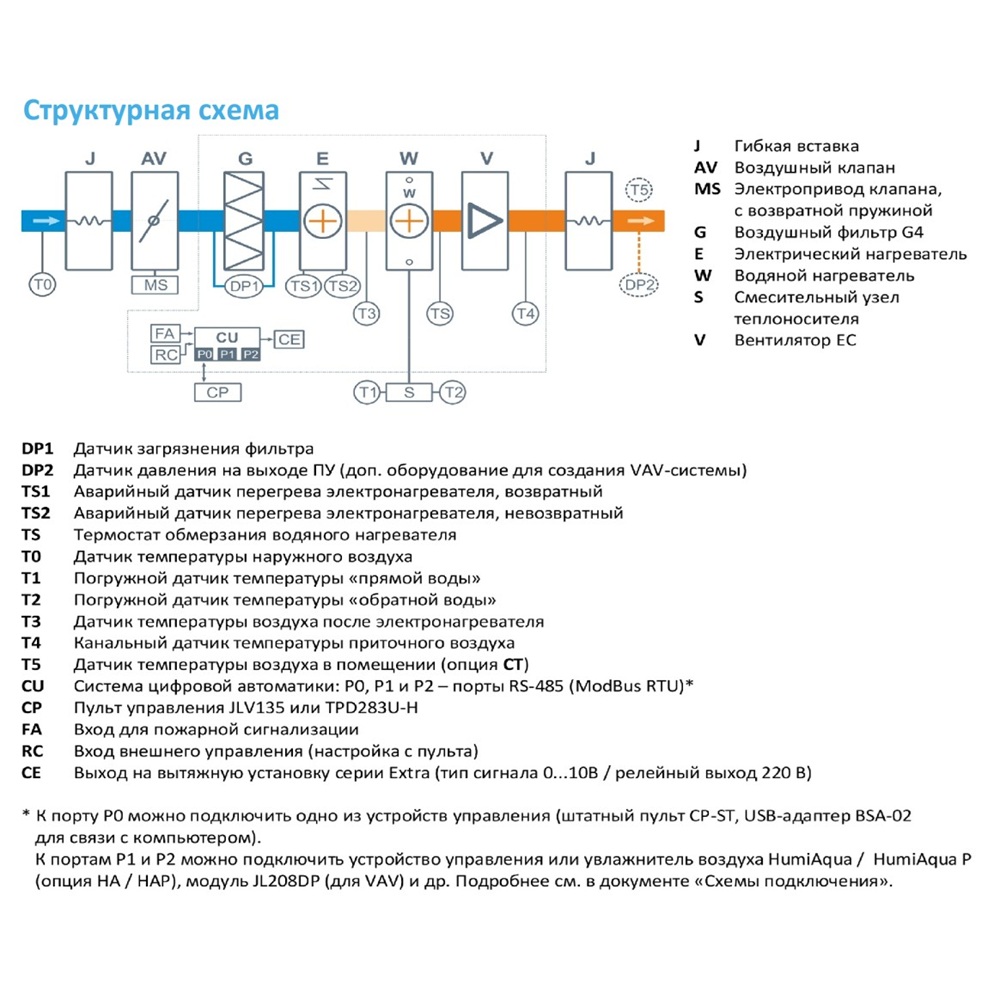

Водяной калорифер комплектуется смесительным узлом с 2- или 3-ходовым клапаном. EC-вентилятор с обратнозагнутыми лопатками (BC) и настраиваемой производительностью снижает энергопотребление за счёт высокого КПД и cos φ при малой реактивной составляющей, бесщёточная коммутация обеспечивает долгий срок бесперебойной работы. Приток очищает фильтр G4 на входе. Воздушный клапан с электроприводом и возвратной пружиной перекрывает подачу воздуха при пропадании питания. Если отсоединить клапан и установить его у точки воздухозабора, холодный воздух при выключенной вентиляции не попадёт в воздуховоды. Корпус термо- и шумоизолирован минеральным волокном.

Совместимые опции

• HAP — управление увлажнителем с водяным пред- и постнагревателем.
• CT — поддержание температуры в помещении по дополнительному датчику (каскадный регулятор).
• DC — «сухие контакты» для ККБ On/Off; PC — сигнал 0–10 В для инверторного ККБ. Друг с другом эти опции несовместимы.
• GH — сигнал для включения котла или его переключения на повышенную мощность.
• Предварительный нагреватель: электрический или водяной на пропиленгликоле.

Совместимое оборудование: шлюз TPD-Gate на базе пульта TPD (Modbus RTU в Modbus TCP по проводному Ethernet), сбалансированные по производительности вытяжные установки Breezart (ALL EXTRA), испарительные увлажнители ALL HA P с водяным пред- и постнагревателем, паровые увлажнители Humi VP, модуль JL208DP на 4 VAV-зоны с трубкой 1 м и адаптером.
