Shuft IRFD 500х300-4 VIM

Вентилятор встраивают в прямоугольные приточные и вытяжные воздуховоды. Его отличает корпус с тепло-звукоизоляцией высокой плотности и мотор-колесо Ziehl-Abegg: сочетание уменьшает шум потока и двигательного узла, поэтому модель применяют в помещениях с повышенными акустическими требованиями.

Устройство

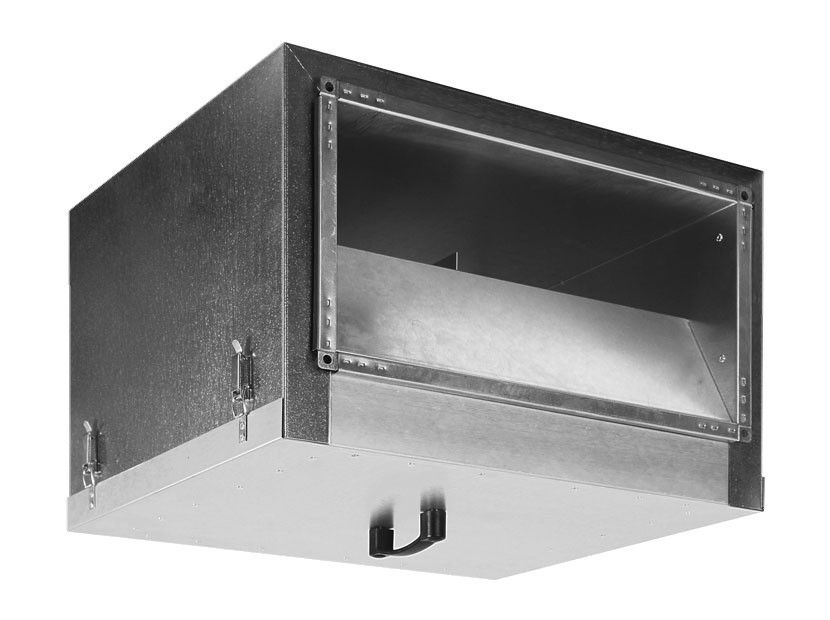

Мотор-колесо размещено внутри корпуса и создает движение воздуха вдоль оси прямоугольного канала. Размер 500 × 300 мм определяет совместимость с таким же сечением воздуховода, поэтому при стыковке переход на другую форму не нужен, если канал прямоугольный. Сервисная крышка на зажимах упрощает доступ к внутренним частям при осмотре и обслуживании.

Принцип в системе

Вентилятор работает как участок канала: в приточных системах он подает воздух, а в вытяжных — удаляет отработанный воздух из помещения. Изоляция корпуса влияет на шум, который проходит через воздуховод и слышен рядом с мотор-колесом.

Применение

Модель используют в жилых, общественных и производственных системах вентиляции, где важна низкая громкость оборудования. Минимальный и номинальный уровни шума — 62 и 72 дБ, максимальный — 76 дБ. Эти значения учитывают при оценке акустической ситуации: конструкция снижает шум, но вентилятор не бесшумен.

Подключение и защита

Электропитание подключают к трехфазной сети 380 В, 50 Гц. Класс защиты IP54/IP55 учитывают при размещении в местах с пылью и возможными брызгами. Доступ к мотор-колесу сохраняется через зажимную крышку.

Монтаж

Массу 23 кг учитывают при выборе несущей опоры и креплений. Модель устанавливают в прямоугольный канал сечением 500 × 300 мм; при обслуживании сохраняют доступ к зажимной крышке.
