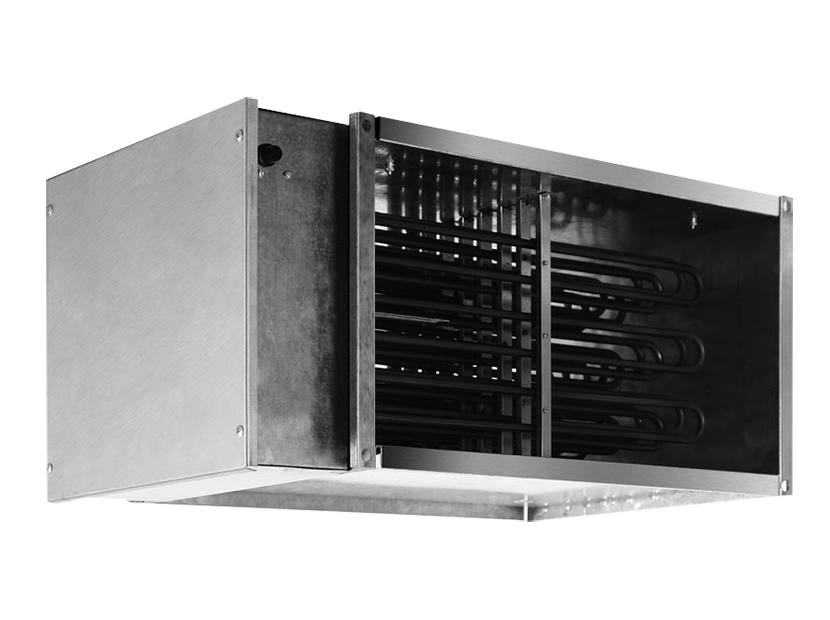

Shuft EHR 500x300-22,5

В прямоугольный воздуховод приточной системы устанавливают электрический нагреватель для нагрева проходящего воздуха. Тепло отводится при движении воздуха через нагревательный блок.

Нагревательные элементы сделаны из нержавеющей стали, а корпус из оцинкованной листовой стали образует часть воздушного канала. Двухступенчатая защита от перегрева срабатывает при недопустимом нагреве.

Совместимость и монтаж

Типоразмер должен соответствовать сечению прямоугольного канала: нагреватель не встраивают в систему другого размера. Нагреватель занимает участок приточной трассы и рассчитан на установку в любом положении. При монтаже учитывайте массу 18,9 кг: опора и крепление канала должны выдерживать эту нагрузку.

Управление

Встроенного регулятора температуры нет: для управления нагревом нужен внешний электронный терморегулятор ТС. Он получает сигнал от датчика температуры воздуха и включает или отключает электрический нагрев. Внешний регулятор и датчик подбирают отдельно и размещают вне нагревательного корпуса. Без внешнего терморегулятора устройство не поддерживает заданную температуру воздуха, а двухступенчатая защита только ограничивает аварийный перегрев.

Расход, температура и электрическая нагрузка

Минимальный расход воздуха соответствует скорости потока 1,5 м/с. Если вентиляция не обеспечивает такой проток, нагревательный блок получает недостаточное охлаждение, и защита от перегрева должна вступать в работу. В допустимом режиме максимальная температура воздуха на выходе ограничена +50 °C.

Для работы нужна трехфазная сеть 380 В; однофазное питание не предусмотрено. Номинальный ток 50 А. Кабель и защитную аппаратуру подбирают по этому току.
