MDV MDHWA-V14W/D2RN8-B

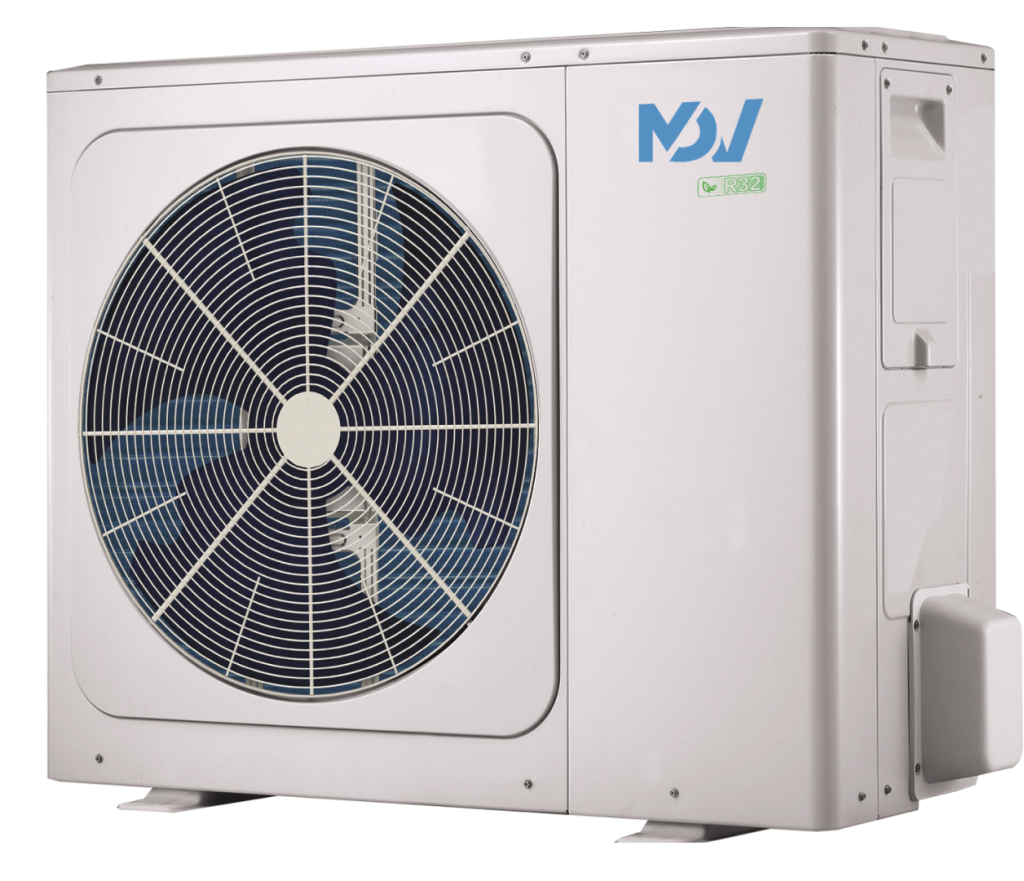

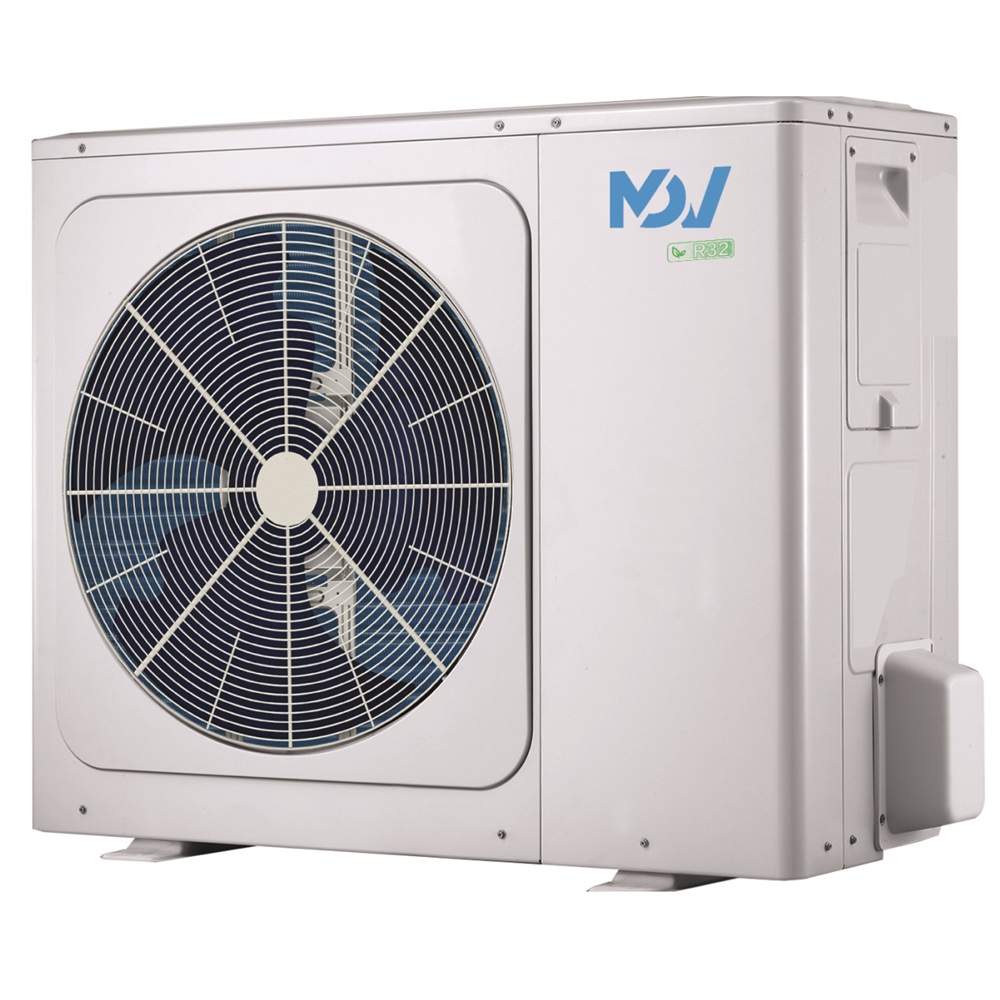

Наружный блок для трёхфазной сети 380 В, средний из трёхфазных моделей M Thermal Arctic. В паре с гидромодулем серии — без бака (HB) или с баком ГВС (HBT) — он отапливает частный дом, нагревает воду и охлаждает теплоноситель для фанкойлов; греет при наружной температуре до −25 °C.

Для однофазной сети той же мощности выпускается MDHWA-V14W/D2N8-B. Компрессор и мотор вентилятора инверторные: блок плавно меняет производительность вслед за температурой теплоносителя и наружного воздуха и расходует меньше энергии в межсезонье. Однокомпонентный хладагент R32 с низким потенциалом глобального потепления заправляется в объёме на 30 % меньше, чем R410A.

Функции автоматики

Температура теплоносителя меняется по погоде — чем холоднее на улице, тем она выше, и помещения не перегреваются и не остывают. Пока в доме никого нет, работает режим пониженного энергопотребления с функцией «Отпуск»: вода держится при низкой температуре, система защищена от замерзания. Насос ГВС запускается по расписанию — до 12 интервалов в сутки, и горячая вода готова к назначенному времени.

Отопление разбивается на две зоны с разной температурой. В схеме только с проводным контроллером он задаёт режим, температуру и включение: зона 1 регулируется по температуре воды на выходе, зона 2 — по ней же или по встроенному датчику контроллера. В схеме с контроллером и термостатом контроллер задаёт режим и температуру воды, обе зоны контролирует термостат.

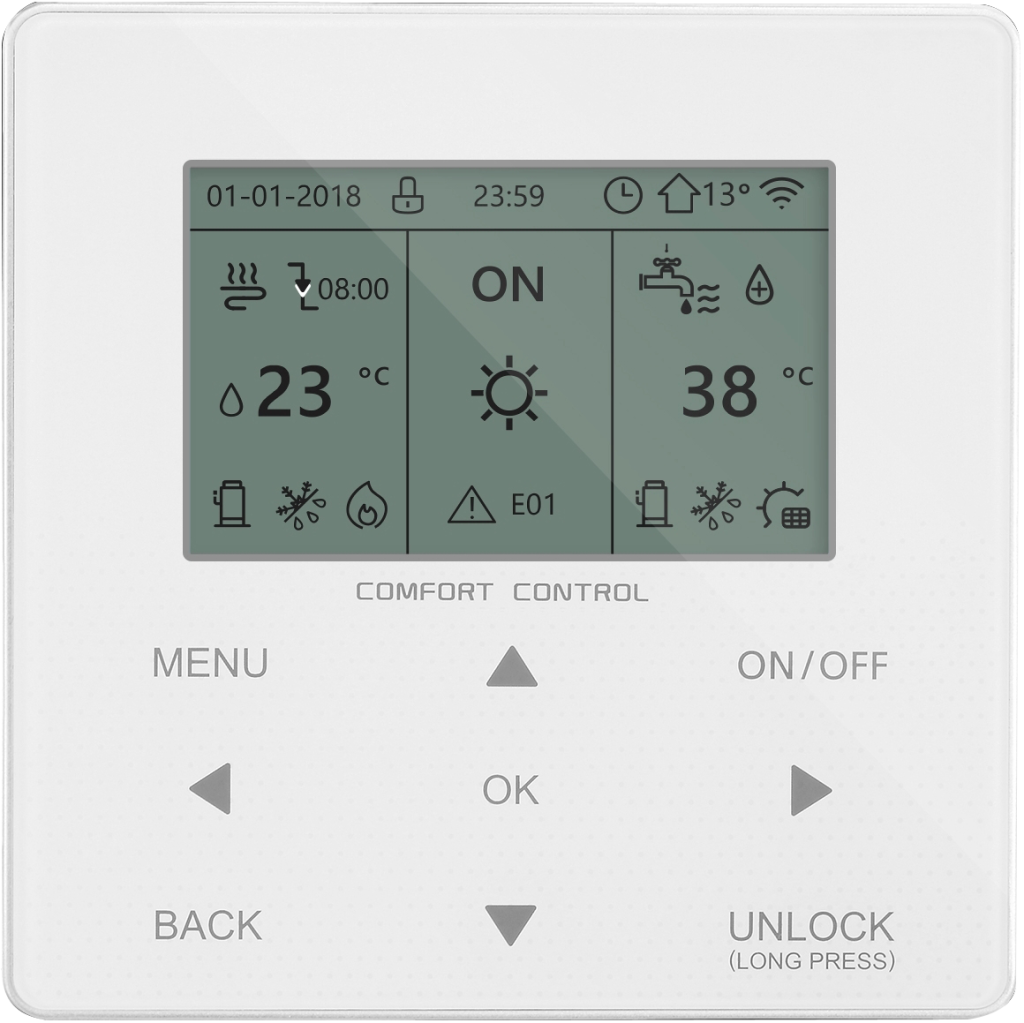

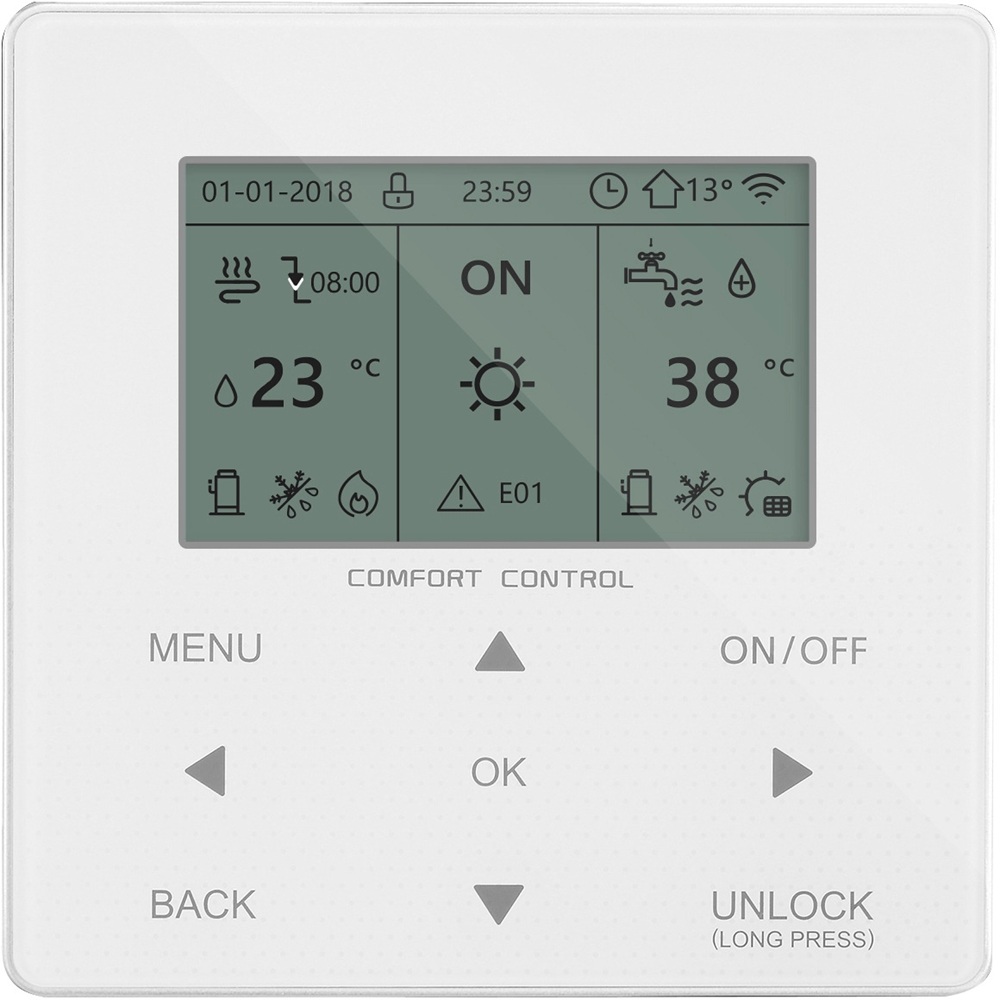

У проводного контроллера сенсорное управление, ЖК-дисплей, несколько языков и блокировка от детей; он показывает коды ошибок и рабочие параметры, оснащён датчиком температуры и модулем Wi-Fi, поддерживает Modbus. Удалённо, через приложение Comfort Home на iOS и Android, выбирается режим, настраиваются таймеры и проверяются текущие параметры. Через USB обновляется программа наружного и внутреннего блоков и копируются настройки между проводными контроллерами — при монтаже их не вводят заново.

Гидравлическая схема

Обогрев идёт через тёплый пол и фанкойлы, охлаждение — через фанкойлы. Смесительная станция приводит воду к температуре тёплого пола; она управляется блоком и приобретается отдельно. Внимание: в режиме охлаждения холодная вода не должна попадать в контуры тёплого пола, иначе возможна конденсация, — их перекрывает двухходовой клапан. Переход между отоплением и ГВС выполняет трёхходовой клапан. Как дополнительные источники тепла подключаются газовый котёл и солнечные панели, резервный электронагреватель — опция на пиковые нагрузки и низкую уличную температуру.
