MDV MDVFN-500D504FE
- персональный менеджер решает все вопросы
- грамотные документы
- возмещение НДС 22%
- участвуем в тендерах / торгах

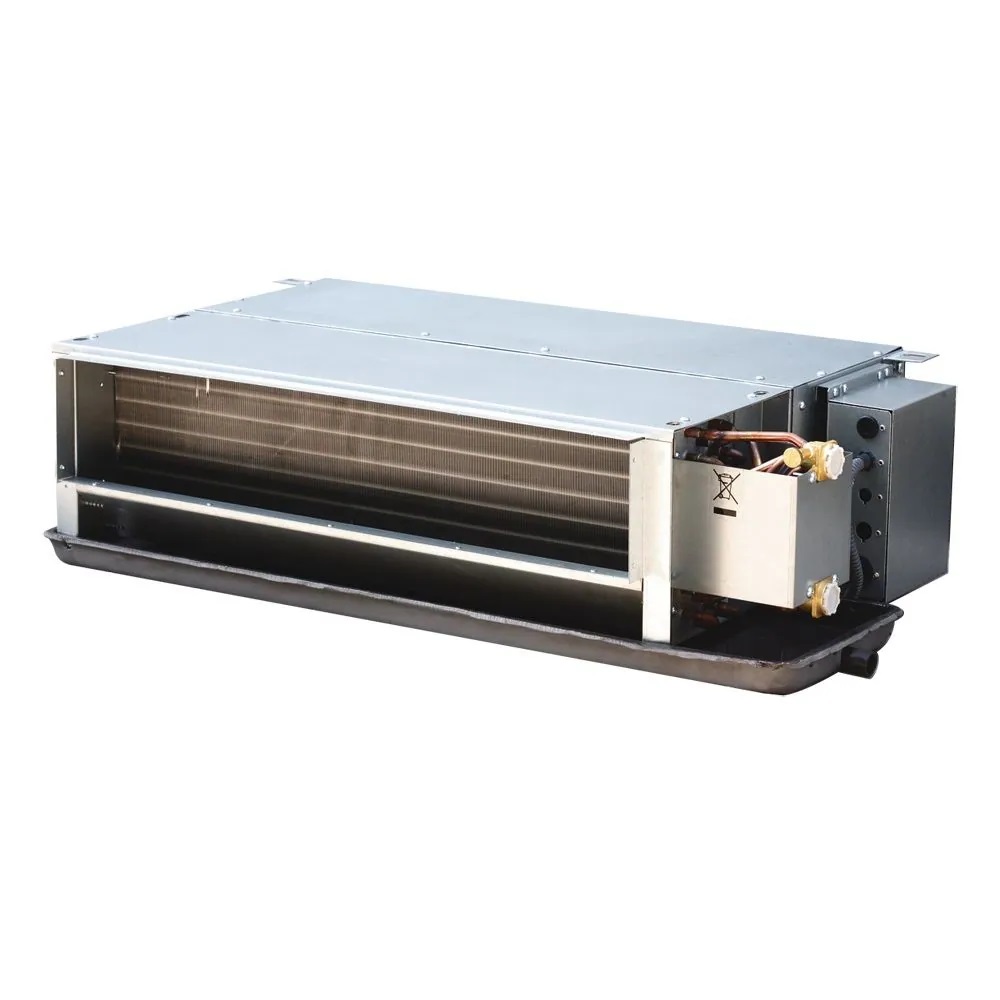

Фанкойл для скрытой установки за подвесным потолком офиса и подачи воздуха по воздуховодам; номинальный напор вентилятора — 50 Па. Корпус у него тот же, что у MDVFN-400D504FE, а холода и тепла он даёт больше.
Четырёхрядный теплообменник подключён к двум водяным контурам — холодному и горячему. Фанкойлы одной системы одновременно работают в разных режимах, и помещения на разных фасадах здания, с разной тепловой нагрузкой, получают каждое свой.
Сопротивление на высокой скорости почти одинаково для обоих контуров: 28,9 кПа по холодной воде и 28,6 кПа по горячей. Трубы подключаются на внутреннюю резьбу 3/4", конденсат отводится через патрубок наружным диаметром 32 мм.
Средняя скорость вентилятора даёт 3,6 кВт холода и 4,03 кВт тепла при шуме 39,5 дБ(А), малая — 2,23 и 2,49 кВт при 32 дБ(А). Потребление AC-мотора при охлаждении по скоростям — 89, 67 и 54 Вт. Высота корпуса — 243 мм, питание однофазное, 220–240 В.
С фанкойлом поставляются встроенный пленум, противопылевой фильтр и дренажный поддон. Пульт управления и 3-ходовой клапан заказываются отдельно.
Два. У четырёхтрубных фанкойлов MDV отдельные контуры для холодной и горячей воды, и в каталоге MDV 2026–2027 для них указаны клапаны TWVK09-S, TWVK09-M или TWVK09-T в количестве 2 шт. Это относится к четырёхтрубным кассетным (MDKD-S, MDKD-VFA, MDKA-F, MDKA-VFA, MDVFN-C4CVFEA, MDVFN-C4VFEA), канальным MDVFN-D30(D50)4FE и MDVFN-D4VFE (у модели 1400D4VFE — TWVK11-M, 2 шт.) и бескорпусным напольно-потолочным MDKH3-VF-R. Клапаны — опция, в комплект фанкойла не входят.
FCUKZ — комплект автоматики для канальных и напольно-потолочных фанкойлов MDV с AC-вентилятором. Он нужен, чтобы управлять такими фанкойлами с центрального пульта CCM30 и подключать их к диспетчеризации через шлюзы Modbus и BACnet; к одному CCM30 можно подключить до 64 фанкойлов. FCUKZ-03B предназначен для 2-трубных фанкойлов, FCUKZ-04B — для 4-трубных; проводной пульт KJR-29B1 входит в комплект. Комплект ставится на каждый фанкойл, который нужно подключить. Одновременно использовать CCM30 и интеграцию в BACnet через шлюз CCM08/E нельзя.
Да, для канальных, напольно-потолочных и настенных серий. У канальных фанкойлов MDV трубы по умолчанию подключаются справа; сторону можно сменить до установки — теплообменник переворачивается, а дренажный поддон фиксируется в нужном положении. Можно также сразу заказать фанкойл с нужной ориентацией подключения с завода. У напольно-потолочных MDKH подключение возможно справа или слева, для смены стороны теплообменник поворачивают на 180° и переставляют дренажный поддон. Настенные MDKG-VC подключаются справа, слева или сзади.
В характеристиках канальных фанкойлов MDV пульт указан только как опция, его подбирают отдельно. Для моделей с AC-вентилятором (MDKT3, MDVFN-D30(D50)4E, MDKT3H) каталог MDV 2026–2027 предлагает проводные термостаты KJR-18B/E, KJRP-86I/MFK-E (только 2-трубные) или KJRP-86A/BMFNKD-E (2- и 4-трубные, с поддержкой Modbus), а также комплект автоматики FCUKZ с проводным пультом. Для канальных моделей с DC-вентилятором (MDVFN-D3VE, MDVFN-D4VFE) предназначен проводной пульт WDC3-86S; ИК-пульт RM12 к ним подключается только при наличии WDC3-86S.
Да, фанкойлы MDV поддерживают подключение к системам центрального управления через клеммы XYE и Modbus RTU (PQE). У компактных и полноразмерных кассетных фанкойлов Modbus RTU доступен напрямую через клеммы PQE, отдельный шлюз не нужен. Однопоточным кассетным MDKC с AC-вентилятором нужна дополнительная плата NIM01, модели с DC-вентилятором подключаются напрямую. Канальные и напольно-потолочные фанкойлы с AC-вентилятором подключаются через комплект автоматики FCUKZ. Для сетей BACnet, WEB и Modbus с центральными шлюзами каталог MDV 2026–2027 приводит таблицу совместимости по сериям.
