Тепломаш КЭВ-100M5W2

Водяной тепловентилятор для рециркуляционного отопления производственных и складских помещений, гаражей, автосервисов и животноводческих комплексов, а также офисов, торговых и спортивных залов. Эффективная длина изотермической струи — 28 м, тёплый воздух доходит до удалённых рабочих зон.

Тепловая мощность при температуре воздуха в помещении +15 °C и максимальной скорости вентилятора:

• вода 95/70 °C — 50,8 кВт, подогрев воздуха на 23 °C, расход воды 0,55 л/с;
• 80/60 °C — 40,9 кВт, подогрев на 19 °C, 0,55 л/с;
• 60/40 °C — 21,9 кВт, подогрев на 10 °C, 0,29 л/с.

Вентилятор переключается между тремя скоростями: 6500, 5500 и 4500 м³/ч. На пониженных скоростях при воде 95/70 °C мощность составляет 46,0 и 40,7 кВт, а воздух нагревается сильнее — на 25 и 27 °C.

Монтаж

Прибор крепится к стене или к потолку на кронштейне из комплекта: вертикально на боковых ограждениях, под углом 30° или горизонтально, струёй вертикально вниз. При горизонтальном монтаже высота установки ограничена максимальной длиной струи. Кронштейн регулируется по углам поворота и наклона, жалюзи тоже поворачиваются, и струю можно направить в рабочую зону.

Допускается размещение во взрывоопасных зонах класса В-Iб и пожароопасных зонах классов П-I, П-IIа и П-III по ПУЭ при отсутствии капельной влаги и тумана.

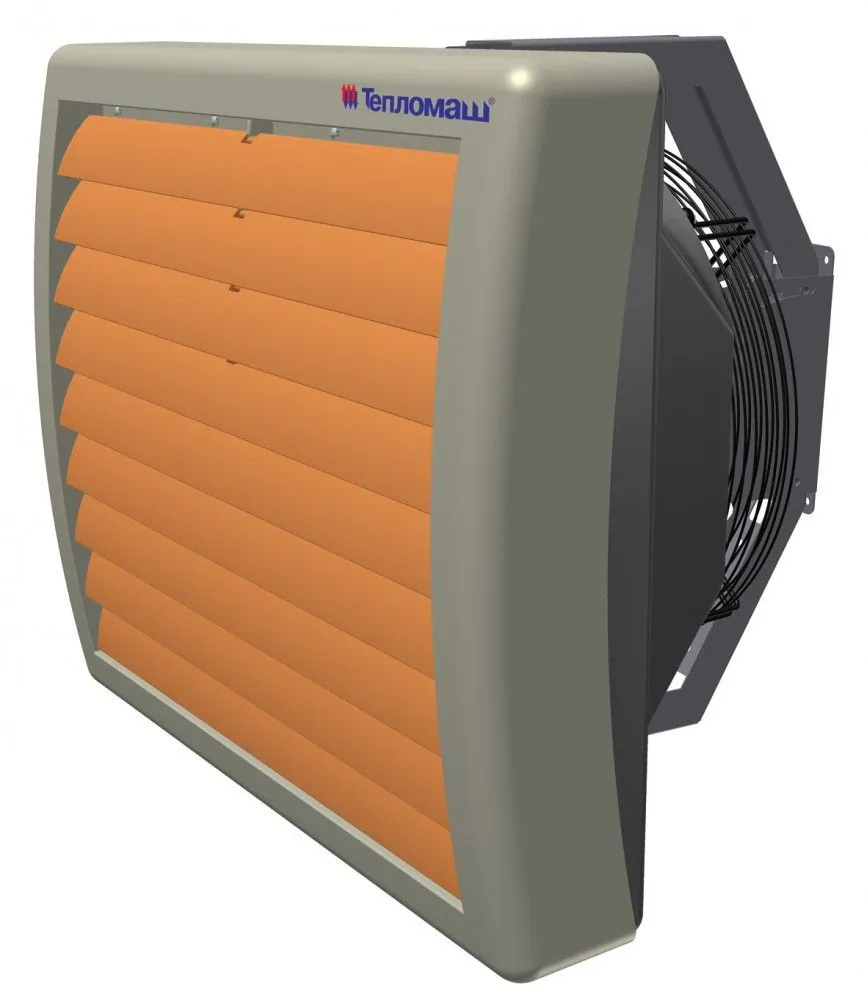

В комплекте — пульт управления HL10, крепёжный кронштейн и паспорт. Пластиковый корпус серого цвета с оранжевыми ламелями уместен и в залах с дизайнерским интерьером. Тепловентилятор защищён от перегрева, производство — Санкт-Петербург.

Дополнительное оборудование

Для обвязки по воде предусмотрены смесительный узел или двухходовой клапан с приводом. Заказываются отдельно:

• смесительные узлы КЭВ-УТМ-4, КЭВ-УТМ-6.3, КЭВ-УТМ-21 и узлы с насосом КЭВ-УТМ-4Н, КЭВ-УТМ-6.3Н, КЭВ-УТМ-21Н;
• клапаны ТМ-К-3/4-СП и ТМ-К-1-СП;
• металлорукав L=400 Dy 3/4;
• термостат защиты от замораживания;
• пульт коммутации и управления ПКУ-W1.
