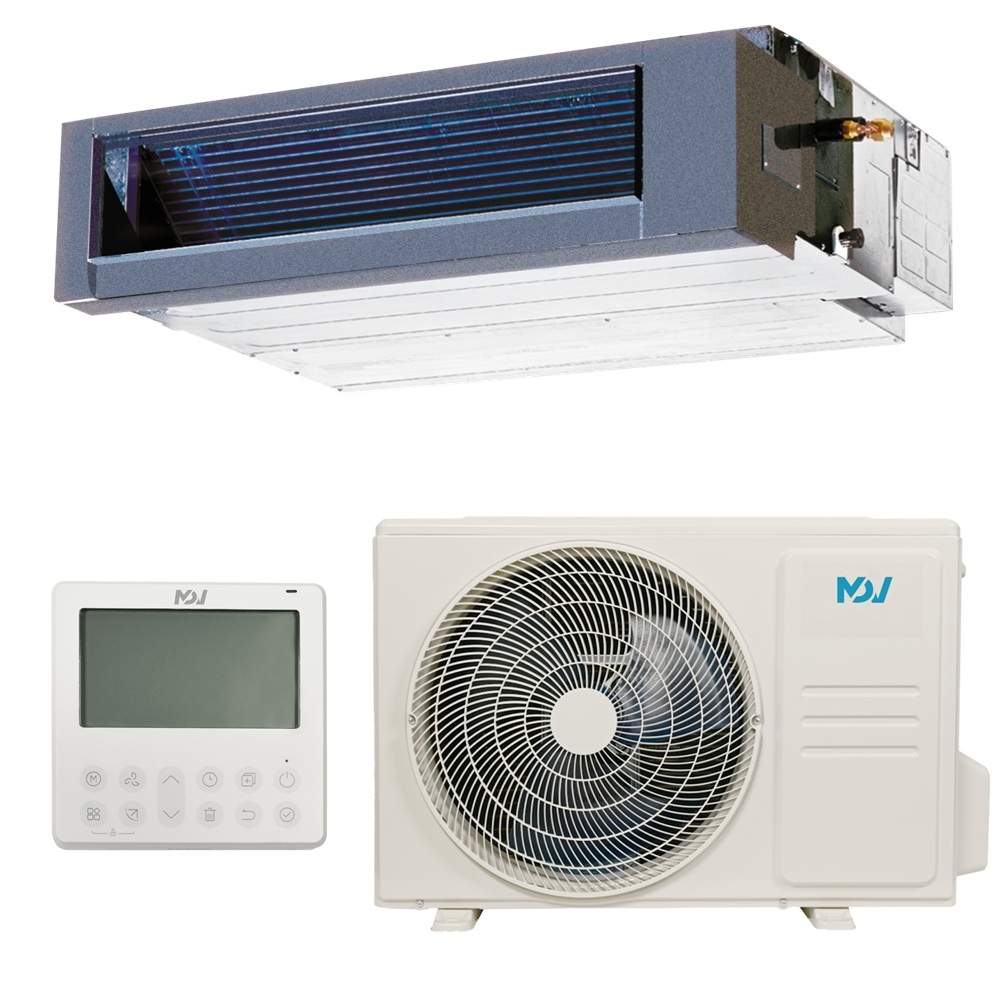

MDV MDTJ-18HWN1 / MDOU3-18HN1-L

По каталогу MDV 2026 у инверторных полупромышленных серий (компактные и полноразмерные кассетные, канальные, напольно-потолочные) низкотемпературный комплект — опция: с ним охлаждение работает от −27 °C, без него — от −15 °C. У инверторных колонных MDFYC комплекта нет. У кассетных, канальных и напольно-потолочных серий постоянной производительности (On-Off) с комплектом охлаждение доступно от −40 °C, без него — от −15 °C; для части моделей 36–60 возможность установки комплекта производитель предлагает уточнять. На обогрев инверторные серии работают до −20 °C; ниже −15 °C производитель рекомендует дооснастить наружный блок подогревом картера компрессора и основания. Серии On-Off греют до −7 °C.

По каталогу MDV 2026 у канальных сплит-систем MDTJ постоянной производительности (On-Off) максимальная длина трассы и перепад высот — 25 и 15 м у MDTJ-18HWN1 и MDTJ2-24HWN1, 30 и 20 м у MDTJ2-36HWN1, 50 и 30 м у MDTJ2-48HWN1 и MDTJ2-60HWN1. Диаметры жидкостной и газовой труб: 6,35 мм (1/4″) и 12,7 мм (1/2″) у модели 18, 9,52 мм (3/8″) и 15,9 мм (5/8″) у моделей 24 и 36, 9,52 мм (3/8″) и 19,05 мм (3/4″) у моделей 48 и 60. Хладагент R410A; при трассе длиннее 5 м нужна дозаправка 15 г на метр у модели 18 и 30 г на метр у моделей 24–60.

По каталогу MDV 2026 встроенная дренажная помпа есть у всех кассетных и канальных полупромышленных серий: MDCAC4, MDCD, MDT2I, MDCA6, MDCF и MDTJ. По таблицам характеристик она поднимает конденсат на 1000 мм у MDCD, MDT2I, MDCF и MDTJ и на 750 мм у компактных кассетных MDCA6; диаметр дренажной трубки — 25 мм. Для компактных кассетных MDCAC4 каталог даёт два значения — 1000 мм в таблице и 750 мм в описании серии, поэтому точную высоту уточните у менеджера. У напольно-потолочных MDUE (инверторных и On-Off) встроенной помпы нет, дренаж у них можно присоединить с любой из двух сторон.

По таблице управления каталога MDV 2026 к инверторным кассетным MDCAC4 и MDCD и напольно-потолочным MDUE опционально подходят проводные пульты KJR-12B, KJR-29B1, KJR-120A, KJR-150A и KJR-150B, к MDUE — также KJR-120C. К канальным MDT2I и MDTJ опционально подходят KJR-12B, KJR-29B1, KJR-120A и KJR-150B, а KJR-150A у них уже в комплекте. К кассетным On-Off MDCA6 и MDCF подходят KJR-12B, KJR-29B1, KJR-120A, KJR-120C, KJR-150A и KJR-150B, к напольно-потолочным MDUE On-Off — только KJR-12B, KJR-29B1 и KJR-120A. Кабель для KJR-150A и KJR-150B приобретается отдельно, а для подключения KJR-150B к кассетным MDCD моделей 24–60 нужна замена платы управления.

По каталогу MDV 2026 диспетчеризацию и центральное управление поддерживают инверторные MDCAC4, MDCD, MDT2I, MDUE и серии On-Off MDCA6, MDCF и MDTJ. Для них опционально доступны центральный пульт CCM30 и шлюзы: CCM-18AN(A) для Modbus RTU и Modbus TCP/IP, GW-BAC (D) для BACnet (до 256 внутренних блоков, по 64 на линию XYE) и MD-LonGW64/E для LonWorks (до 64 блоков). У этих серий есть также клеммы удалённого включения-выключения и вывода сигнала аварии. У напольно-потолочных MDUE On-Off диспетчеризации и шлюзов в каталоге нет.

По каталогу MDV 2026 у кассетных, канальных и напольно-потолочных сплит-систем модели на 12, 18 и 24 тыс. BTU/h питаются от однофазной сети 220–240 В, 50 Гц, а модели на 36, 48 и 60 тыс. BTU/h — от трёхфазной сети 380–415 В, 50 Гц. Это верно для инверторных серий MDCAC4, MDCD, MDT2I, MDUE и серий On-Off MDCA6, MDCF, MDTJ, MDUE. Питание подключается к наружному блоку, кроме компактных кассетных MDCA6 и канального MDTJ-18HWN1: у них — к внутреннему. Сечения кабеля питания и межблочного кабеля указаны в таблице характеристик каждой модели.

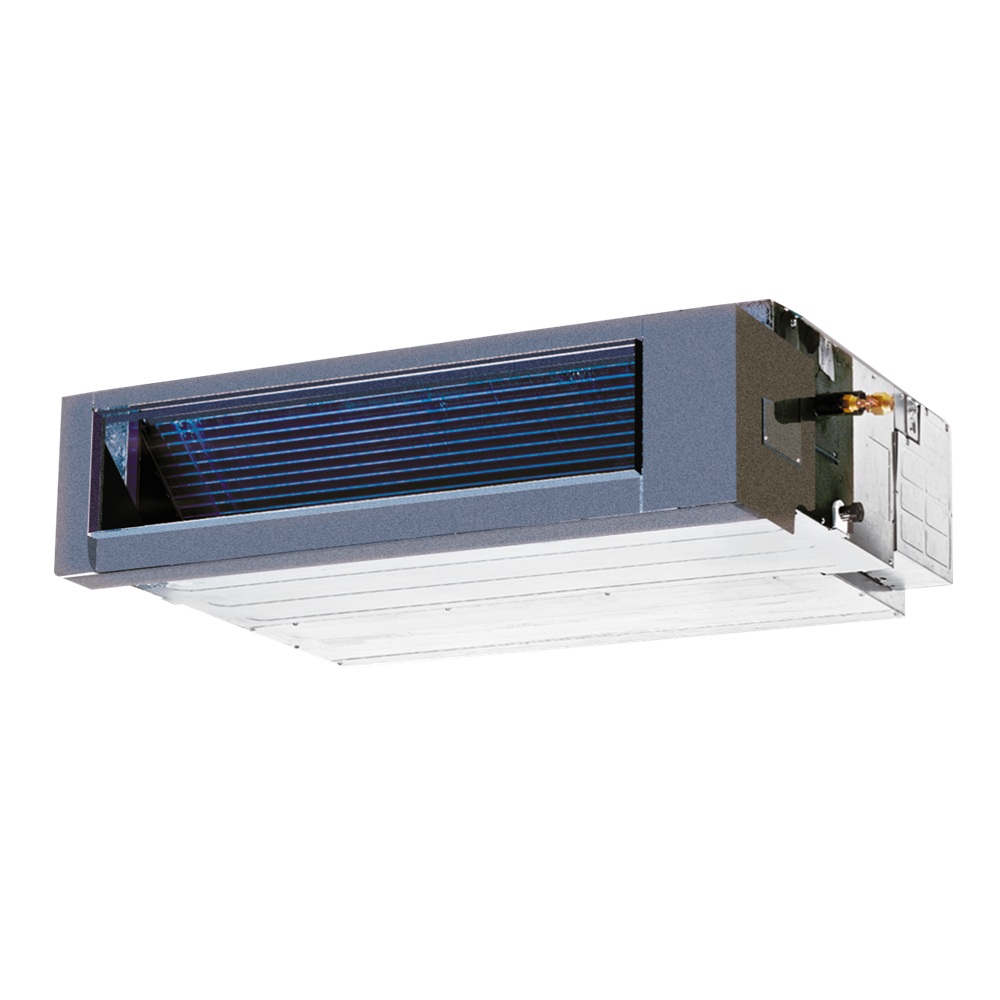

По каталогу MDV 2026 канальные инверторные блоки MDT2I на 18–60 тыс. BTU/h можно монтировать горизонтально и вертикально, а модель 12 — вертикально только под заказ. Блоки оснащены универсальным поддоном для конденсата; встроенная помпа стоит в положении для горизонтального монтажа, и при вертикальной установке её поворачивают на 90° прямо на объекте. Напольно-потолочные MDUE (инверторные и On-Off) устанавливаются горизонтально у потолка или вертикально на стене. Для канальных On-Off MDTJ вертикальный монтаж в каталоге не описан.

Да. По каталогу MDV при уличной температуре ниже 0 °C зимний комплект должен оставаться подключённым к электропитанию: это условие бесперебойной работы оборудования. Требование указано для бытовых и полупромышленных серий, у которых низкотемпературный комплект предусмотрен как опция.

По каталогу MDV 2026 маркировка внутреннего блока читается по позициям. MD — бренд; следующая буква — тип блока: C — кассетный, T — канальный, H — канальный высоконапорный, U — напольно-потолочный, F — колонный; затем код серии (например, 2I в MDT2I) и поколение, если оно указано. Число — производительность в тысячах BTU/h, H — охлаждение и обогрев, R — инфракрасный пульт, W — проводной пульт, F — инвертор Full (3D) DC-Inverter ERP (без этой буквы — On/Off), N8 — хладагент R32, N1 — R410A. В названии наружного блока MDO означает наружный блок, а суффикс -L — низкотемпературный комплект (Low Ambient Kit) с нагревателем картера. Например, MDT2I-18HWFN8 — канальный инверторный блок на 18 000 BTU/h с проводным пультом, хладагент R32.

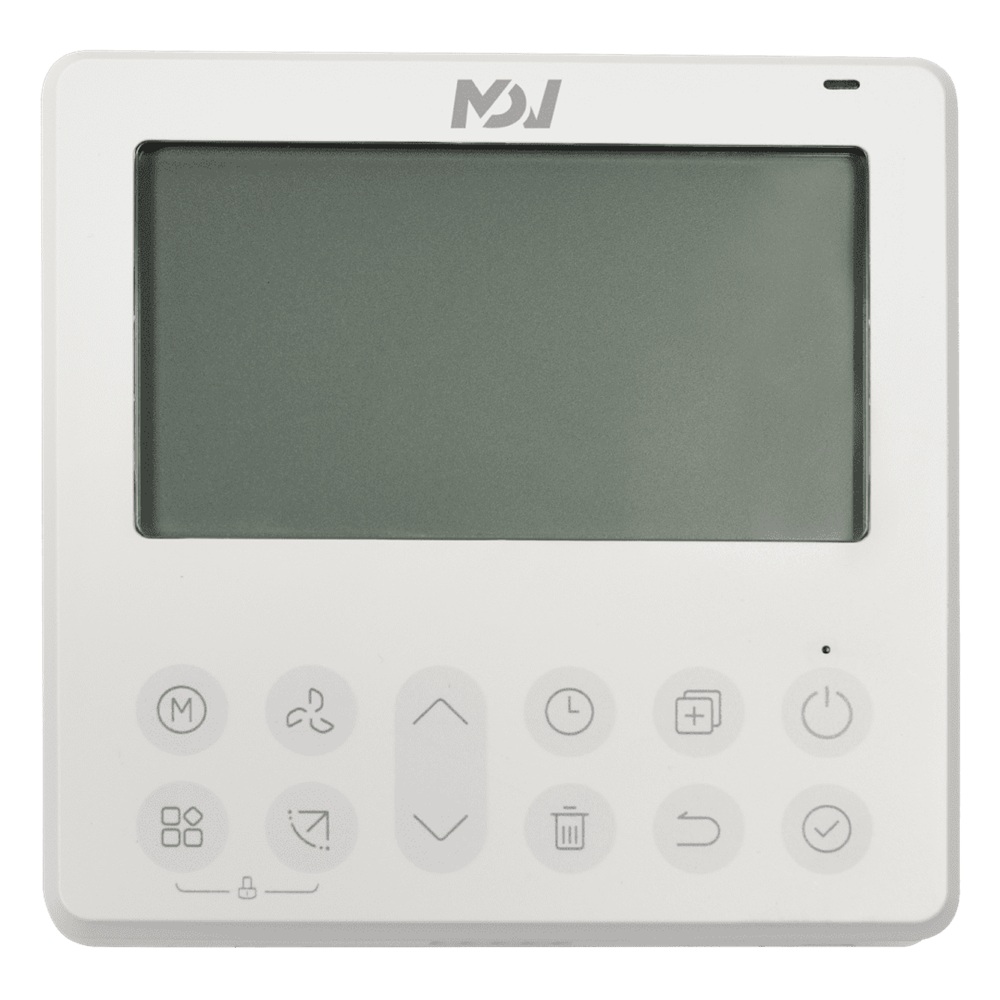

По каталогу MDV 2026 кассетные (MDCAC4, MDCD, MDCA6, MDCF) и напольно-потолочные (MDUE) сплит-системы поставляются с беспроводным ИК-пультом с держателем: RG10N2(D2S) у инверторных кассетных, RG10A(D2S) у инверторных MDUE и RG10F(D) у серий On-Off. Канальные MDT2I и MDTJ комплектуются проводным пультом KJR-150A со встроенным Wi-Fi-модулем, а ИК-пульт RG10 для них — опция. Проводные пульты для кассетных и напольно-потолочных серий заказываются отдельно.

По каталогу MDV 2026 у канальных MDT2I и MDTJ Wi-Fi-модуль встроен в проводной пульт KJR-150A из комплекта: управлять кондиционером со смартфона можно без дополнительных опций. У кассетных инверторных MDCAC4 и MDCD Wi-Fi — опция с модулем EU-OSK105, для подключения которого нужен отдельный кабель. У кассетных On-Off MDCA6 и MDCF и у напольно-потолочных инверторных MDUE Wi-Fi — опция с модулем WF-60A1-C. У напольно-потолочных MDUE On-Off Wi-Fi-управления в каталоге нет.

По каталогу MDV 2026 у всех кассетных, канальных и напольно-потолочных полупромышленных серий (MDCAC4, MDCD, MDT2I, MDUE, MDCA6, MDCF, MDTJ) можно подключить воздуховод подачи свежего воздуха. Для инверторных напольно-потолочных MDUE и кассетных MDCF каталог уточняет условия: подмес идёт через выбивные отверстия в корпусе, не более 10 % от общего расхода воздуха, а подаваемый воздух должен быть предварительно подготовлен. У кассетных серий и канальных On-Off MDTJ можно также отвести часть потока воздуховодом в соседнее помещение.

По каталогу MDV 2026 у канальных инверторных MDT2I номинальное внешнее статическое давление — 25 Па у моделей 12, 18 и 24, 37 Па у модели 36 и 50 Па у моделей 48 и 60; диапазон — 0–100 Па у модели 12, 0–160 Па у моделей 18, 24 и 36 и 0–200 Па у моделей 48 и 60. У канальных On-Off MDTJ номинал — 25 Па у MDTJ-18HWN1 и MDTJ2-24HWN1, 37 Па у модели 36 и 50 Па у моделей 48 и 60; диапазон — 0–60 Па у модели 18, 0–160 Па у моделей 24 и 36 и 0–200 Па у моделей 48 и 60.
