В чиллерной системе холод или тепло производит центральная машина, но в помещение их передает фанкойл. По трубам к нему поступает вода или незамерзающий раствор, вентилятор прогоняет комнатный воздух через теплообменник, а автоматика регулирует температуру в зоне. От выбранной схемы зависят возможности всего здания: двухтрубная сеть работает в одном сезонном режиме, а четырехтрубная может одновременно охлаждать одни помещения и обогревать другие.
Ошибки обычно возникают не при выборе декоративной панели, а на стыке гидравлики, автоматики и дренажа. Фанкойлу может хватать паспортной мощности, но без балансировки он недополучит воду. Трехходовой клапан может поддерживать постоянный расход в магистрали, но при неверной установке начнет смешивать подачу с обраткой. Дренажная помпа отведет конденсат вверх, однако не исправит застой воды в неправильно уложенной трубе.
Как фанкойл передает тепло
Внутри корпуса находятся оребренный водяной теплообменник, вентилятор, фильтр, поддон для конденсата и блок управления. В режиме охлаждения вода забирает тепло у воздуха и возвращается к чиллеру нагретой. Если поверхность теплообменника холоднее точки росы, на ламелях выпадает конденсат. В режиме отопления горячая вода от котла, теплового насоса или другого источника нагревает проходящий воздух.
Фанкойл не подает свежий воздух сам по себе. Канальная модель может работать вместе с приточной системой или получать подмес через отдельный воздуховод, но это должно быть предусмотрено проектом. Иначе агрегат только рециркулирует воздух помещения.
Основные исполнения

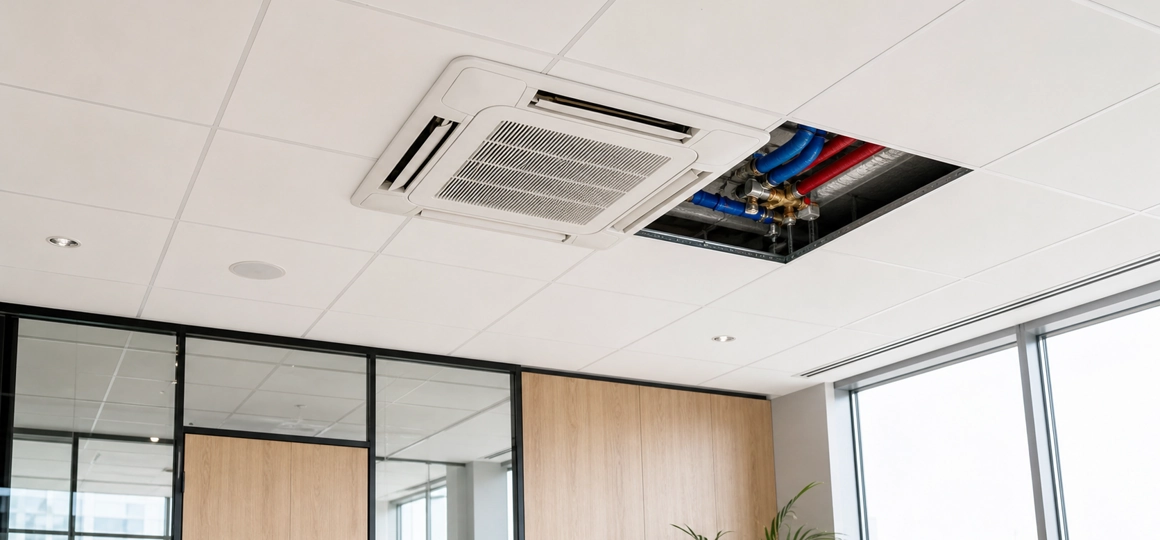

- Кассетный фанкойл устанавливают за подвесным потолком. Видимой остается панель, которая распределяет воздух в двух или четырех направлениях. В корпус часто входит дренажная помпа, потому что самотечную трассу не всегда удается проложить сразу от потолочной ниши.
- Канальный блок скрывают за потолком или в техническом помещении и подключают к сети воздуховодов. Для него особенно важен доступный напор вентилятора: фильтр, решетки, шумоглушитель и длинные каналы создают сопротивление.
- Настенная модель по компоновке похожа на внутренний блок сплит-системы, но вместо хладагента к ней подводят воду. Это решение удобно при открытом монтаже и небольшой длине гидравлических подводок.
- Напольно-потолочный фанкойл ставят вертикально у стены или горизонтально под потолком. Один тип корпуса помогает обойти ограничения по высоте потолка и разместить поток вдоль помещения.
Исполнение выбирают по планировке, акустике, высоте потолка и способу обслуживания. Мощность сравнивают только при одинаковых температурах входящей воды и воздуха, расходе воды и скорости вентилятора: один и тот же блок дает разные результаты в разных расчетных точках.
Две трубы: один теплообменник и сезонное переключение
К двухтрубному фанкойлу подходят подающая и обратная магистрали. Один теплообменник летом получает холодную воду, а зимой — горячую. Чтобы изменить режим, центральную систему переводят с охлаждения на отопление или обратно. Поэтому все подключенные к этому контуру зоны одновременно получают один доступный вид энергии.
Схема проста, требует меньше труб, арматуры и места в шахтах. Она подходит для зданий с выраженными сезонами, где помещения испытывают близкую нагрузку. Но весной и осенью фасады могут вести себя по-разному: солнечная сторона уже нуждается в охлаждении, а северная — еще в отоплении. Двухтрубный контур не может удовлетворить оба запроса одновременно. Иногда проблему смягчает электрический нагреватель в отдельных фанкойлах, но он повышает нагрузку на электросеть и не превращает сеть в полноценную четырехтрубную.
Четыре трубы: независимые контуры холода и тепла

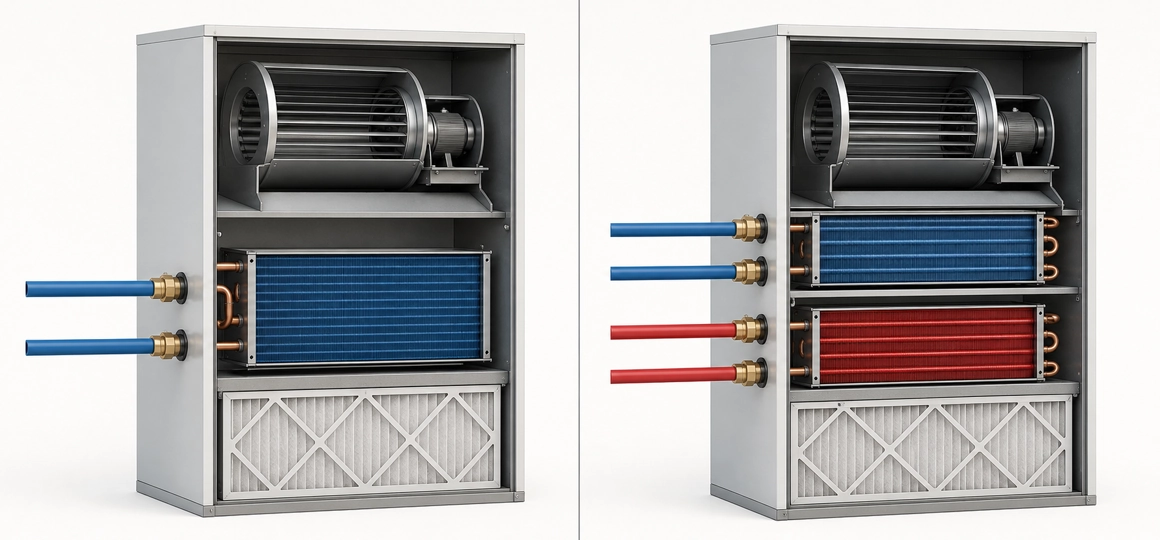

В четырехтрубном фанкойле установлены два теплообменника. К одному подходят подача и обратка холодной воды, ко второму — подача и обратка горячей. Контроллер выбирает нужный контур по температуре в помещении. Пока переговорная на солнечном фасаде охлаждается, кабинет на затененной стороне может обогреваться.
За гибкость приходится платить более сложной инженерией. Нужны четыре трубопровода, два регулирующих клапана, больше соединений и места для обслуживания. Автоматика должна исключать одновременное бессмысленное охлаждение и нагрев одной зоны. На этапе подбора проверяют не только общую мощность блока, но и характеристики каждого теплообменника: нагревательный часто меньше охлаждающего и рассчитан на другую температуру воды.
| Параметр | Двухтрубная схема | Четырехтрубная схема | |---|---|---| | Теплообменники | Один | Два независимых | | Трубные подключения | Подача и обратка | Две подачи и две обратки | | Режим здания | Холод или тепло | Холод и тепло одновременно в разных зонах | | Арматура и монтаж | Проще | Сложнее и дороже | | Типичная задача | Выраженный сезонный режим | Разнонаправленные нагрузки и гибкое зонирование |
Что входит в узел гидравлической обвязки
Обвязка связывает фанкойл с магистралью и позволяет регулировать, отключать и обслуживать блок. Ее состав определяют проектом, но обычно рядом с агрегатом размещают регулирующий клапан с сервоприводом, балансировочный клапан, запорную арматуру, фильтр, воздухоотводчик, слив и разъемные либо гибкие соединения.
Двухходовой клапан
Двухходовой клапан изменяет расход воды через теплообменник. Когда помещение достигло уставки, привод прикрывает клапан; при росте нагрузки открывает его. Переменный расход снижает работу насосов, если насосная автоматика поддерживает перепад давления по фактической потребности. Для устойчивого управления клапан подбирают по расчетному расходу, перепаду и авторитету, а не только по диаметру трубы.
Если много клапанов одновременно закрывается, перепад в сети растет. Поэтому частотно-регулируемые насосы, регуляторы перепада и настройка балансировочных устройств должны работать как единая система. Иначе клапаны начинают шуметь, а расход через открытые ветви превышает расчетный.
Трехходовой клапан и байпас

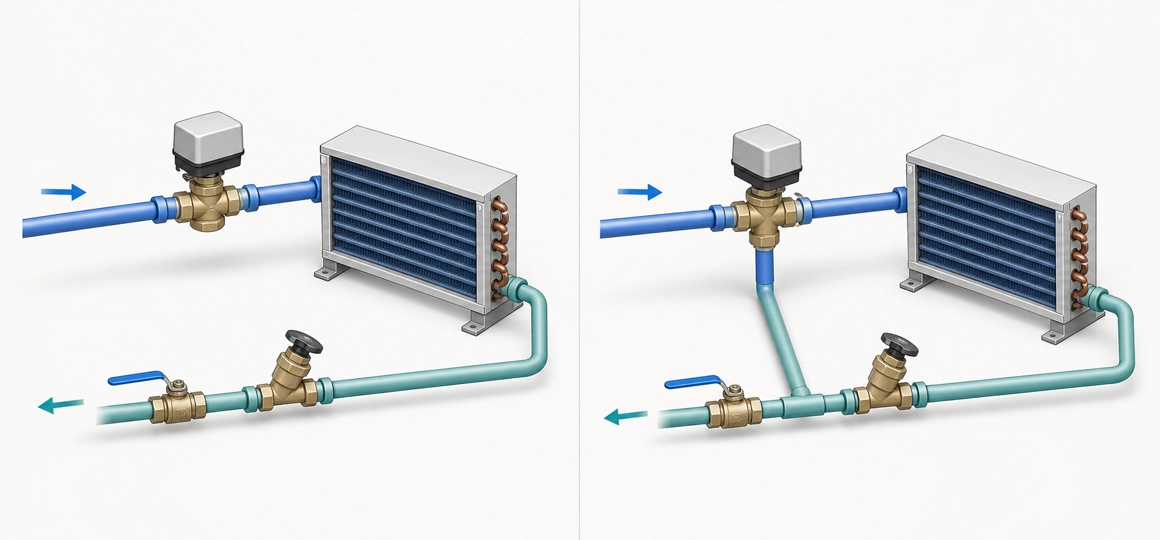

Трехходовой клапан направляет поток через теплообменник или перепускает его в обратную магистраль. Суммарный расход в ветви при этом меняется меньше, что полезно для некоторых насосных схем и чиллеров с ограничением минимального протока. Но байпас возвращает воду без полезного теплообмена и может ухудшить температурный график. Решение выбирают по гидравлике всей системы, а не по привычке монтажника.
Балансировка и сервисная арматура
Балансировочный клапан ограничивает расход до расчетного значения. Без него ближайшие к насосной фанкойлы забирают лишнюю воду, а удаленные зоны не выходят на мощность. Ручной клапан настраивают при пусконаладке; автоматический регулятор поддерживает расход или перепад при изменении положения других клапанов.
Шаровые краны позволяют снять блок без опорожнения стояка. Фильтр защищает узкие каналы теплообменника и клапана от загрязнений. Гибкие подводки упрощают подключение и снижают передачу вибрации, но их радиус изгиба, давление, температура и срок службы должны соответствовать условиям. Соединения оставляют доступными для осмотра: скрытая протечка над потолком опаснее аккуратного ревизионного люка.
Трехскоростной двигатель или EC-мотор
Классический фанкойл использует асинхронный двигатель с несколькими отводами обмотки. Контроллер выбирает одну из трех скоростей: низкую, среднюю или высокую. Схема понятна и недорога, но переход между ступенями заметен по шуму и изменению воздушного потока. При малой нагрузке агрегат может чередовать работу и паузы, из-за чего температура колеблется сильнее.
EC-мотор получает электронную коммутацию и обычно управляется сигналом 0–10 В. Контроллер плавно меняет обороты, поддерживая ровную подачу воздуха. На малой скорости снижаются потребление и шум, а температура приближается к уставке без резких переключений. В каталоге Daikin для отдельных канальных фанкойлов с brushless DC заявлена экономия энергии до 50% относительно традиционной технологии. Указанное в ТЗ снижение шума на 5–8 дБ также возможно при сопоставимых режимах, но не служит универсальной разницей между любыми двумя моделями.
Сравнивать следует не название двигателя, а таблицы одной типоразмерной группы: расход воздуха, внешнее статическое давление, потребляемую мощность и звуковую мощность на каждой скорости. EC-мотор не компенсирует неправильно рассчитанный воздуховод или загрязненный фильтр.
Как отвести конденсат без запаха и протечек
Поддон собирает воду, которая стекает с теплообменника в режиме охлаждения. Он должен иметь уклон к патрубку, гладкую доступную поверхность и теплоизоляцию снаружи. Вторичный поддон или датчик протечки защищает потолок, если основной дренаж засорится.
Самотечную трубу прокладывают с постоянным уклоном, без провисаний и обратных подъемов. На участке отрицательного давления предусматривают сифон по требованиям производителя, иначе вентилятор может втягивать воздух через дренаж и мешать сливу. Трассу теплоизолируют, закрепляют и оставляют точки для промывки.

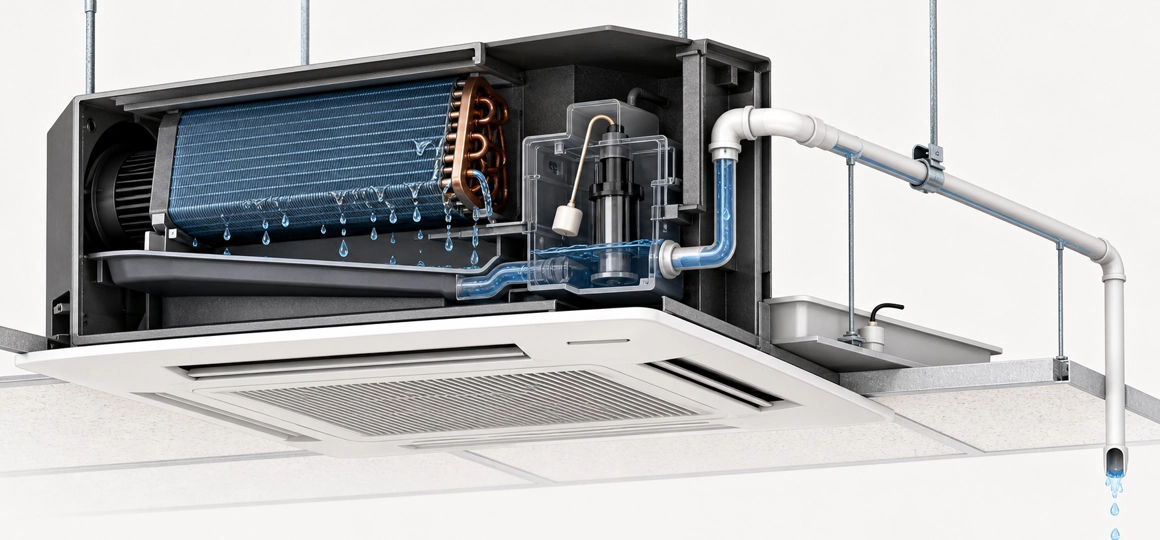

Когда самотек невозможен, применяют встроенную или внешнюю помпу. В кассетных блоках часто стоит центробежный насос с поплавковым датчиком; компактные поршневые помпы удобны для скрытой установки рядом с настенными и канальными моделями. Паспортная высота подъема означает вертикальный напор от помпы, а не разрешение вести всю трассу без уклона. Например, для одной из актуальных кассетных серий Daikin указана штатная помпа с подъемом 835 мм, но у другой модели значение будет иным.
Застой появляется в плоском поддоне, провисшей трубе или редко работающем участке. В теплой воде накапливается слизь и размножаются микроорганизмы. Помогают правильный уклон, съемный поддон, доступ к фильтру и регулярная промывка. Химические средства применяют только совместимые с материалами поддона, помпы и трубок. Если насос часто запускается при сухом теплообменнике, проверяют поплавок, обратный клапан и подсос воды из общей магистрали.
Что проверить при проектировании и приемке
До заказа фанкойлов полезно свести в одну таблицу расчетную нагрузку каждой зоны, температуры воды, расход, потери давления, требуемый напор вентилятора и уровень шума. Затем определяют двух- или четырехтрубную схему, тип клапана, способ балансировки и дренаж.
На пусконаладке проверяют:
- направление потока и соответствие клапанов схеме;
- фактический расход воды и перепад на балансировочном устройстве;
- реакцию сервопривода и термостата на изменение уставки;
- все скорости вентилятора или диапазон сигнала EC-мотора;
- заполнение поддона, запуск помпы, аварийный контакт и свободный слив;
- отсутствие шума клапанов, вибрации, подсоса воздуха и течей на гибких соединениях.
Двухтрубный фанкойл рационален там, где всему зданию нужен один сезонный режим. Четырехтрубный оправдан, когда зоны одновременно требуют холода и тепла. В обоих случаях надежность определяет не только сам блок: она складывается из рассчитанной гидравлики, согласованной автоматики, доступной обвязки и дренажа, который можно проверить и обслужить.
