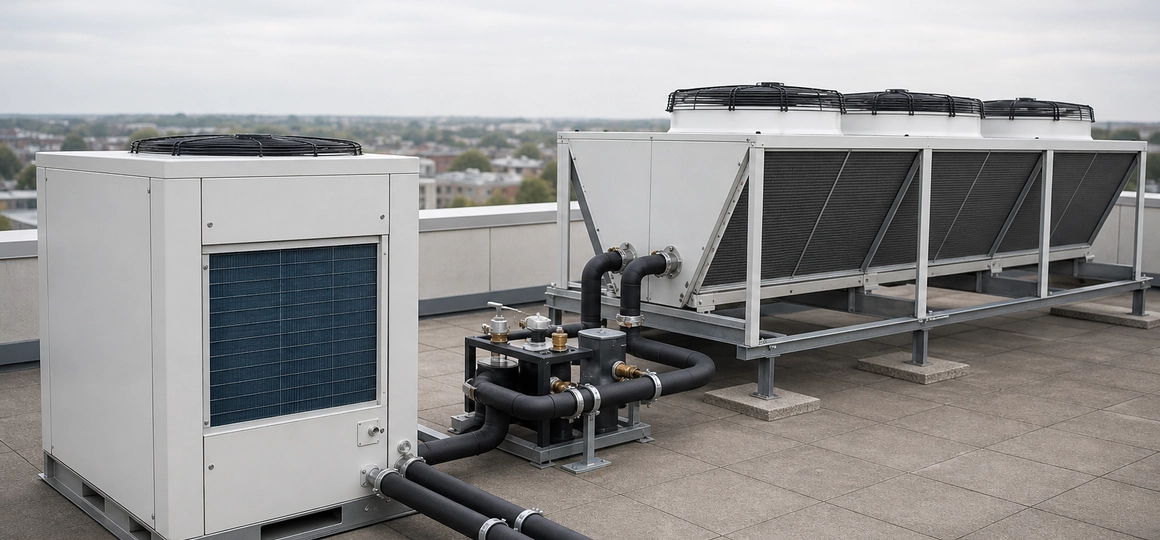

Драйкулер представляет собой отдельный блок, являющийся частью чиллера. Предназначен для охлаждения теплоносителя в системе кондиционирования атмосферным воздухом. Такая необходимость вызвана конструктивной особенностью чиллера, поскольку его работа при температуре наружного воздуха выше +35? C становится не стабильной. Драйкулер исправляет ошибку. Чиллер с драйкулером может включать опцию фрикулинга или функционировать без нее.
Как работает чиллер с драйкулером без фрикулинга
Работа чиллера с драйкулером возможна при любой температуре наружного воздуха. Для этого режима работы наличие и функционирование холодильного контура является обязательным условием.
Схема работы чиллера с драйкулером без фрикулинга
Хладагент из компрессора (1) подается в конденсатор (2). Насос (9) перекачивает рабочую жидкость в сухую градирню (3). В теплообменнике (4) жидкость охлаждается вентиляторами (5). Жидкий хладагент поступает в испаритель (7). В нем происходит теплообмен с водой, поступающей к потребителю, которым в основном являются фанкойлы.
Необходимо заострить внимание на том, что в этом цикле промежуточный теплообменник (10) из работы исключен. Отметим положительные и отрицательные моменты функционирования системы охлаждения по этому принципу.
В рассмотренной схеме работы чиллера положительный фактор один — безотказная работоспособность при любых температурах наружного воздуха.
В то же время нельзя оставить без внимания отрицательные моменты. Главными из них будут:
- повышенный расход электроэнергии;
- увеличенная мощность насосов;
- необходимость введения в систему охлаждения дополнительных элементов.
Высокое гидравлическое сопротивление, создаваемое дополнительным теплообменником, требует компенсации. Наиболее простой и рациональный путь решения этой проблемы — установка насосов повышенной мощности. А это уже явное увеличение энергозатрат.
Для предприятий с большой потребностью в охлаждении применение чиллера с драйкулером становится довольно затратным. В то же время имеется возможность решения вопроса экономии электроэнергии путем оснащения системы охлаждения функцией фрикулинга.
Работа чиллера с драйкулером и фрикулингом
Принцип охлаждения при использовании опции фрикулинга меняет всю работу системы.
При температуре наружного воздуха ниже хладагента в испарителе, холодильный контур исключается из режима охлаждения. Компрессор отключается.
Схема работы чиллера с драйкулером и фрикулингом
Трехходовой клапан (8) перераспределяет направление потоков жидкости. За счет работы насоса (9) рабочая жидкость из сухой градирни (3) в охлажденном состоянии поступает в промежуточный теплообменник (10). В нем происходит охлаждение воды для потребителей. Испаритель (7) из процесса работы климатосистемы исключен.
Положительным моментом работы чиллера с использованием фрикулинга является отключение компрессора при охлаждении рабочей жидкости. Благодаря этому расход электроэнергии значительно снижается. Одновременно увеличивается эксплуатационный ресурс компрессора.
Недостаток системы охлаждения с функцией фрикулинга заключается в неэффективности ее использования в районах с жарким климатом.
Эффективность использования чиллера с драйкулером и фрикулингом
Применение в системе охлаждения опции фрикулинга наиболее целесообразно в районах с холодным и умеренным климатом. Чем ниже температура атмосферного воздуха, тем больше экономии электроэнергии дает холодильное оборудование этого типа.
Особенно актуально применение чиллеров с драйкулером и фрикулингом для предприятий, использующих большие объемы охлажденного воздуха:
- серверные;
- экструзионные линии;
- центры обработки данных;
- архивы;
- специальные лаборатории.
Конкретные цифры экономии электроэнергии рассматриваемым холодильным оборудованием впечатляют.
Например, драйкулер Friterm полностью начинает охлаждать воду при температуре наружного воздуха +5? C. При этом энергозатраты на его работу составляют 7,2 кВт. Энергопотребление чиллера в этом режиме работы 60 кВт. Экономия электроэнергии составляет почти 53 кВт.
Чиллеры
По имеющимся данным холодильное оборудование с опцией фригулинга экономит до 80% электроэнергии в зимнее время и до 50% в межсезонье.
Не маловажное значение имеет фактор автоматического регулирования всех параметров системы во время работы.
